Atari ST/TT/Falcon Peripheriegeräte

Was ist ein Computer ohne die dazugehörige Peripherie? Genau, nutzlos. Für den ST und seine Verwandten gab es aus dem Hause Atari sogar eine ganze Palette an Peripheriegeräten.

Inhaltsverzeichnis

▶ Bildschirme ▶ SM124 High-Resolution Monochrome Monitor ▶ SM125 High-Resolution Monochrome Monitor ® ▶ SM144 High-Resolution Monochrome Monitor ® ▶ SM146 High-Resolution Monochrome Monitor ® ▶ SM147 High-Resolution Monochrome Monitor ® ▶ SM194 High-Resolution Monochrome Monitor ▶ TTM194 / TTM195 High-Resolution Monochrome Monitors ▶ PTM144 VGA Monitor ▶ PS3000 RGB Color Monitor + Floppy Disk Drive ® ▶ SC1224 RGB Color Monitor ▶ SC1424 RGB Color Monitor ℗ ▶ SC1425 RGB Color Monitor ® ▶ SC1435 RGB Color Monitor ▶ PTC1426 / TTC1434 VGA Color Monitor ▶ Drucker ▶ SMM804 Dot Matrix Printer ▶ SDM124 Daisy Wheel Printer ℗ ▶ STC204 Color Thermal Printer ℗ ▶ STC504 Color Thermal Printer ℗ ▶ SLM804 Laser Printer ▶ SLM605 Laser Printer ▶ SLM406 Laser Printer ℗ ▶ Massenspeicher ▶ SF354 Floppy Disk Drive ▶ SF324 Floppy Disk Drive ℗ ▶ SF314 Floppy Disk Drive ▶ 10MB Disk Drive ℗ ▶ ST Book Floppy Disk Drive ℗ ▶ SH104 Hard Disk Drive ℗ ▶ SH204 Hard Disk Drive ▶ SH205 / Megafile 20 Hard Disk Drive ▶ Megafile 30 Hard Disk Drive ▶ Megafile 60 Hard Disk Drive ▶ AtariFile 200 Hard Disk Drive ℗ ▶ Megafile 44 Removable Hard Disk Drive ▶ CDAR504 Compact Disc Drive ® ▶ CDAR505 CD-ROM Drive ℗ ▶ ST Streamer ▶ Eingabegeräte ▶ Atari Mouse ▶ ST Keyboard ▶ STE Keyboard ▶ TT Keyboard ▶ Power Pad Game Controller ▶ Steckkarten ▶ SFP004 FPC Card ▶ Sonstiges ▶ SX212 Modem ® ▶ Atari MS-DOS-Box ℗ ℗: nicht erschienen ®: nur regional / limitiert vertrieben

Bildschirme

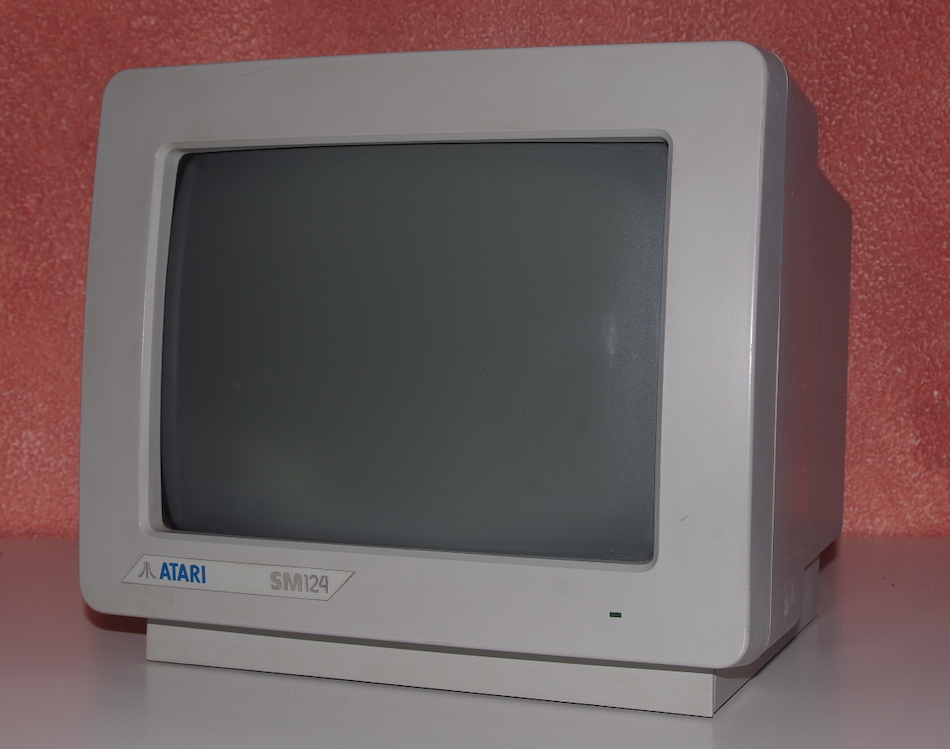

Atari SM124 High-Resolution Monochrome Monitor

Der weitaus bekannteste und meistverkaufte Atari-Bildschirm wurde im Januar 1985 zusammen mit dem Atari ST vorgestellt und erschien zeitgleich mit diesem im Juni 1985, produziert wurde er vom südkoreanischen Unternehmen GoldStar (heute LG). Er bietet mi 72 Hz eine für damalige Verhältnisse sehr hohe Bildwiederholrate, zusammen mit der papierweißen Beschichtung der Bildröhre zeigt er ein gestochen scharfes Bild – auch wenn von den 12″ ein dicker „Trauerrand“ abgezogen werden muss, der das sichtbare Bild auf etwa 9½″ verkleinert. Mit Adapterplatinen wie OverScan können höhere Auflösungen erzielt werden, was manche Programme – die explizit auf 640×400 programmiert wurden – allerdings mit einem Absturz quittieren. Das Bild wird dabei aber auch am Rand merklich unscharf. Auf der rechten Seite des Bildschirms befinden sich drei Regler für Helligkeit, Kontrast und Lautstärke (letzterer dient gleichzeitig auch als Ein-/Ausschalter), auf der linken Seite ein kleiner Lautsprecher. Angeschlossen wird der Monitor über das fest integrierte Kabel am Monitoreingang des ST, der mit der 13-poligen DIN-Buchse ein unübliches Format aufweist, auch am Falcon kann der Monitor mit dem entsprechenden Adapter verwendet werden. Produziert wurde der Bildschirm bis etwa 1992, 1989 erfolgte ein kleines Facelift, bei dem das eingeklebte Typenschild gegen eine auflackierte Typenbezeichnung ausgetauscht und das Netzkabel fest integriert wurde.

Atari SM124 Einzelne Bilder zum Vergrößern anklicken



Allgemeine Informationen
Modell	SM124
Handelsbezeichnung	Atari SM124 High-Resolution Monochrome Monitor
Originalmodelle	GoldStar MT-9 GoldStar MT-21
Hersteller	GoldStar Co., Ltd. 128 Yeoui-daero Yeoui-dong, Yeongdeungpo-gu, Seoul Republik Korea
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
im Handel	05/1985 06/1985 07/1985
Produktion eingestellt	Anfang 1992
verwendbar an	allen ST-Modellen außer ST Book, am Falcon mit Adapter
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre
Darstellung	monochrom
Stromaufnahme	50 W
Bildschirmdiagonale	12″ (30,48 cm)
max. Auflösung	640×400 Pixel
Zeilenfrequenz	35,7 kHz
Bildwiederholrate	71,2 Hz
Ablenkungswinkel	90°
Leuchtschicht	papierweiß
Signal	TTL Video: 1 Vp-p positiv Audio: 1 Vp-p Vertical Drive: 5 ± 1,5 Vp-p negativ Horizontal Drive: 5 ± 1,5 Vp-p negativ
Video-Bandbreite	32 MHz
Bildröhre	entspiegelt
Einstellmöglichkeiten	rechte Seite: Helligkeit, Kontrast, Lautstärke
Anschluss	13-poliger Rundstecker, Kabel fest verdrahtet
Abmessungen B×H×T	32,5 × 28,2 × 30,7 cm
Gewicht	7700 g
Statistisches
Neupreise	1986: DM 998 (2020: € 900) 11/89: $199,95 (2022: $480)
Links
Technische Unterlagen	Betriebsanleitungen und Servicehandbücher im Atari Document Archive

↑ Nach oben

Atari SM125 High-Resolution Monochrome Monitor

Der mit einem Standfuß ausgestattete Monitor sollte eigentlich der Standardmonitor des Mega ST werden und wurde von AOC International aus Taiwan hergestellt und in Frankreich und auf den Britischen Inseln ab dem Frühjahr 1987 als Ersatz für den dort auslaufenden SM124 vertrieben. Ein Vorteil gegenüber dem SM124 ist die Einstellbarkeit der Bildgröße über drei Regler auf der Rückseite, der dicke „Trauerrand“ kann so auf ein Minimum reduziert werden, was allerdings etwas zu Lasten der Bildschärfe geht.

Atari SM125

Keine weiteren Bilder vorhanden – Modell SM125 noch nicht in der Sammlung Sie haben einen Atari SM125 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	SM125
Hersteller	AOC International 716 Chung Cheng Rd. 23552 New Taipei City Republik China
Factory Code	`T1`
Erstvorstellung	09/1986
im Handel	Frühjahr 1987 Frühjahr 1987
Produktion eingestellt	Herbst 1991
verwendbar an	allen ST-Modellen außer ST Book, am Falcon mit Adapter
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre, entspiegelt
Darstellung	monochrom
Stromverbrauch	33 W
Bildschirmdiagonale	12″ (30,48 cm)
max. Auflösung	640×400 Pixel
Zeilenfrequenz	35,714 kHz
Bildwiederholrate	71,41 Hz
Video-Bandbreite	30 MHz (–3dB)
Ablenkungswinkel	90°
Leuchtschicht	papierweiß
Videosignal	TTL
Einstellmöglichkeiten	Front: Lautstärke, Helligkeit Rückseite: V-Hold, V-Size, H-Phase
Anschluss	13-poliger Rundstecker
Abmessungen B×H×T	32,3 × 32,5 × 32,3 cm
Gewicht	7500 g
Links
Technische Unterlagen	Betriebsanleitungen und Servicehandbücher im Atari Document Archive

↑ Nach oben

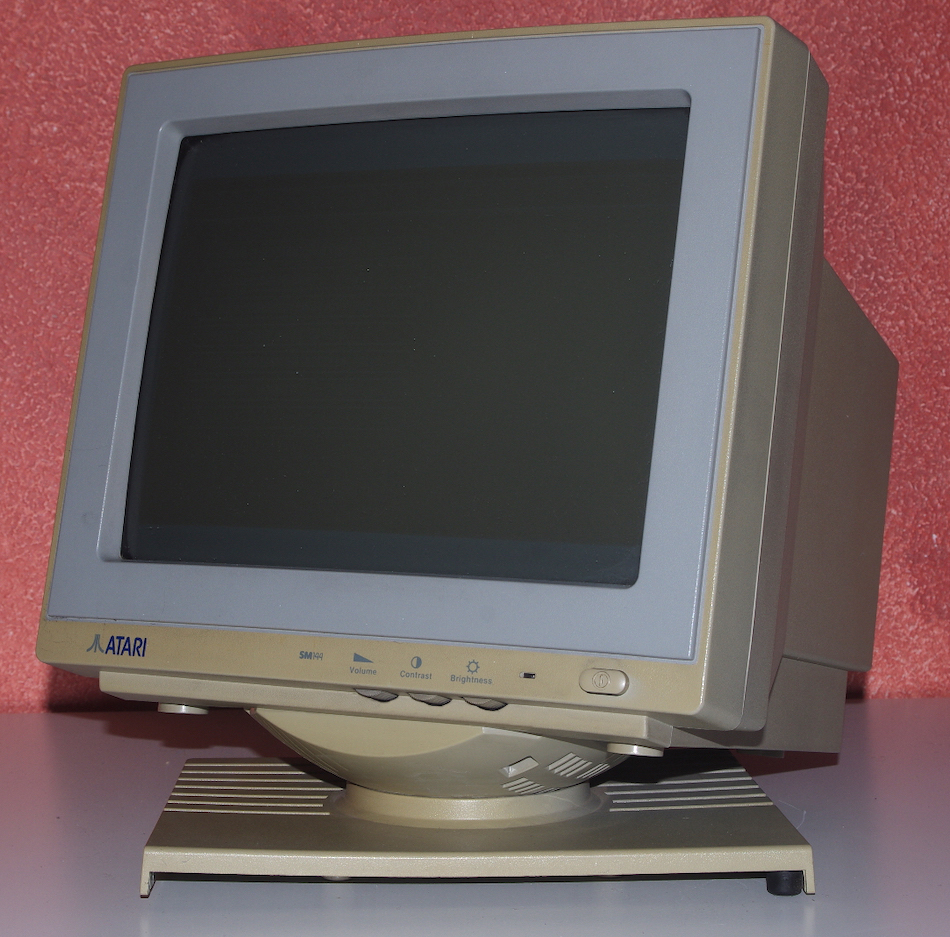

Atari SM144 High-Resolution Monochrome Monitor

1991 wurde die Modellpalette um ein 14″-Modell ergänzt, das das Bild zudem auch mit nur einem kleinen Rand und damit merklich größer als der SM124 anzeigen kann. Angebaut ist auch ein Standfuß, der genau auf das Gehäuse des Mega STE passt. Produziert wurde der Monitor als Nachfolger der Modelle SM124 und SM125 von 1991 bis 1992 von GoldStar (heute LG), schon 1992 wurde er vom SM146 abgelöst. Eine früher geplante gleichnamige Version mit einem in das Gehäuse integrierten Tragegriff wurde wieder verworfen.

Atari SM144 Einzelne Bilder zum Vergrößern anklicken



Allgemeine Informationen
Modell	SM144
Hersteller	GoldStar Co., Ltd. 128 Yeoui-daero Yeoui-dong, Yeongdeungpo-gu, Seoul Republik Korea
Factory Code	`N1`
im Handel	Q4/1991 Q4/1991
Produktion eingestellt	1992
verwendbar an	allen ST-Modellen außer ST Book, am Falcon mit Adapter
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre, entspiegelt
Darstellung	monochrom
Stromaufnahme	0,35 A
Stromverbrauch	35 W max.
Bildschirmdiagonale	14″ (35,56 cm)
max. Auflösung	640×400 Pixel
Zeilenfrequenz	35,7 kHz
Bildwiederholrate	71,2 Hz
Ablenkungswinkel	90°
Leuchtschicht	papierweiß
Videosignal	TTL 1Vp-p positiv
Video-Bandbreite	32 MHz
Einstellmöglichkeiten	Front: Lautstärke, Kontrast, Helligkeit Rückseite: H-Position, H-Size, V-Size, V-Position
Anschluss	13-poliger Rundstecker
Abmessungen B×H×T	32,8 × 34,7 × 31,8 cm
Gewicht	7900 g
Links
Technische Unterlagen	Betriebsanleitungen und Servicehandbücher im Atari Document Archive

↑ Nach oben

Atari SM146 High-Resolution Monochrome Monitor

AOC International fertigte im Auftrag Ataris von 1992 bis 1993 das 14″-Modell SM146 als Nachfolger des SM144. Der auf den Mega STE passende Standfuß wurde ebenfalls übernommen.

Atari SM146 Einzelne Bilder zum Vergrößern anklicken



Allgemeine Informationen
Modell	SM146
Hersteller	AOC International 716 Chung Cheng Rd. 23552 New Taipei City New Taipei City Republik China
Factory Code	`T1`
im Handel	Sommer 1992 Sommer 1992
Produktion eingestellt	ca. 1993
verwendbar an	allen ST-Modellen außer ST Book, am Falcon mit Adapter
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre, entspiegelt
Darstellung	monochrom
Stromaufnahme	0,6 A
Bildschirmdiagonale	14″ (35,56 cm)
max. Auflösung	640×400 Pixel
Zeilenfrequenz	35,7 kHz
Bildwiederholrate	72 Hz
Ablenkungswinkel	90°
Leuchtschicht	papierweiß
Videosignal	TTL
Einstellmöglichkeiten	Front: Lautstärke, Helligkeit, Kontrast Rückseite: V-Hold, V-Size, H-Phase
Anschluss	13-poliger Rundstecker
Abmessungen B×H×T	32,5 × 33,5 × 31,5 cm
Gewicht	8700 g
Statistisches
Neupreis	298 DM (1992) (2020: ca. € 250)
Links
Downloads	Betriebsanleitungen und Servicehandbücher im Atari Document Archive

↑ Nach oben

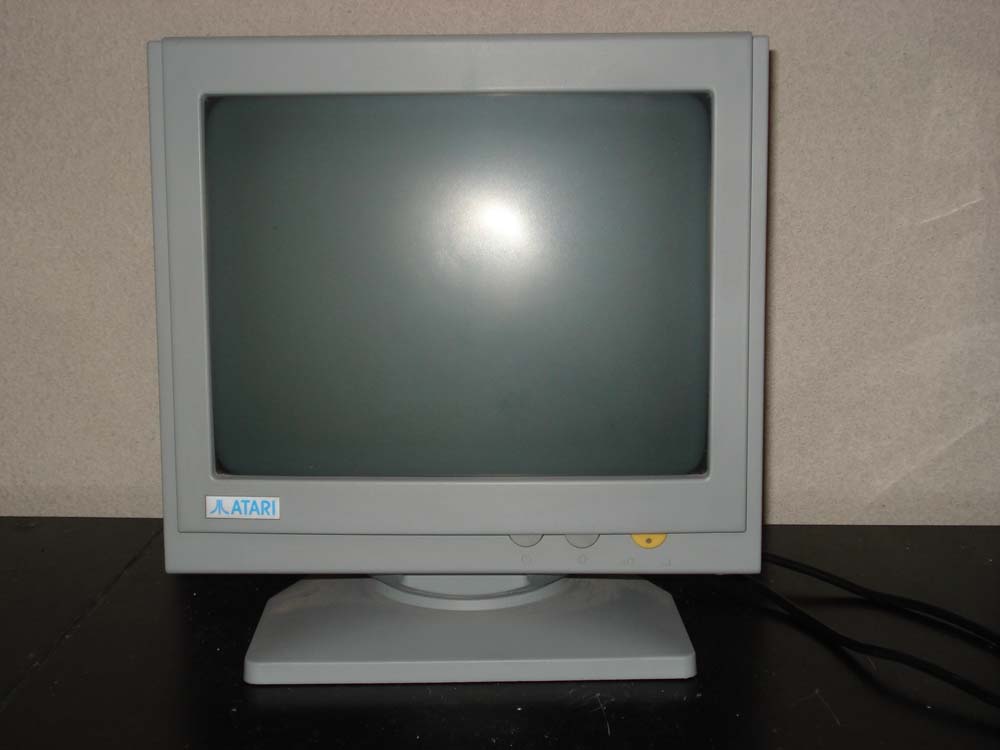

Atari SM147 High-Resolution Monochrome Monitor

Auf der Winter NAMM '92 in Anaheim wurde der SM147 vorgestellt, der von Quadrant Components auf Basis deren Modells QC1438 produziert wurde. Er zeichnet sich durch eine Flatscreen-Bildröhre aus, besitzt aber im Gegensatz zu den anderen Monochrom-Bildschirmen keinen internen Lautsprecher mehr. Vertrieben wurde der Monitor nur in Nordamerika.

Atari SM147

Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari SM147 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	SM147
Originalmodell	Quadrant QC-1438S
Hersteller	QUADRANT COMPONENTS Quadrant Components, Inc. 4378 Enterprise St Fremont, CA 94538 USA
Erstvorstellung	17.01.1992 (Winter NAMM '92, Anaheim)
im Handel	Q1/1992 nicht vertrieben
Produktion eingestellt	1993
verwendbar an	allen ST-Modellen außer ST Book, am Falcon mit Adapter
Technische Informationen
Bildschirmtyp	Flatscreen-Kathodenstrahlröhre, entspiegelt
Darstellung	monochrom
Bildschirmdiagonale	14″ (35,56 cm)
max. Auflösung	640×400 Pixel
Leuchtschicht	papierweiß
Videosignal	TTL
Anschluss	13-poliger Rundstecker
Statistisches
Neupreis	$165 (01/1992) (2022: ca. $350 / € 332)

↑ Nach oben

Atari SM194 High-Resolution Monochrome Monitor

Die von Moniterm ab 1989 produzierten Großbildschirme können nur an Mega ST, Mega STE und TT030 – bei den ersten beiden auch nur mit entsprechender Grafikerweiterung – verwendet werden. Die Aufösung beträgt 1280×960 Bildpunkte, die Darstellung ist in schwarz/weiß. Der Monitor wurde speziell für DTP-Anwendungen konzipiert.

Atari SM194

Keine weiteren Bilder vorhanden – Modelle noch nicht in der Sammlung Sie haben einen Atari SM194 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	SM194
Hersteller	moniterm Moniterm Corporation 5740 Green Cir Dr Minnetonka, MN 55343 USA
Erstvorstellung	08.03.1989 (CeBIT '89, Hannover)
im Handel	1989
Produktion eingestellt	1991
verwendbar an	Mega ST und Mega STE mit entsprechender Grafikkarte, TT030
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre, entspiegelt
Darstellung	monochrom
Stromverbrauch	64 W
Bildschirmdiagonale	19″ (48,26 cm)
max. Auflösung	1280×960 Pixel
Zeilenfrequenz	66 kHz
Bildwiederholrate	66 Hz
Leuchtschicht	papierweiß
Videosignal	ECL
Abmessungen B×H×T	45,2 × 36,8 × 38,1 cm
Gewicht	16,4 kg
Links
Downloads	Betriebsanleitungen, Handbücher und Software im Atari Document Archive

↑ Nach oben

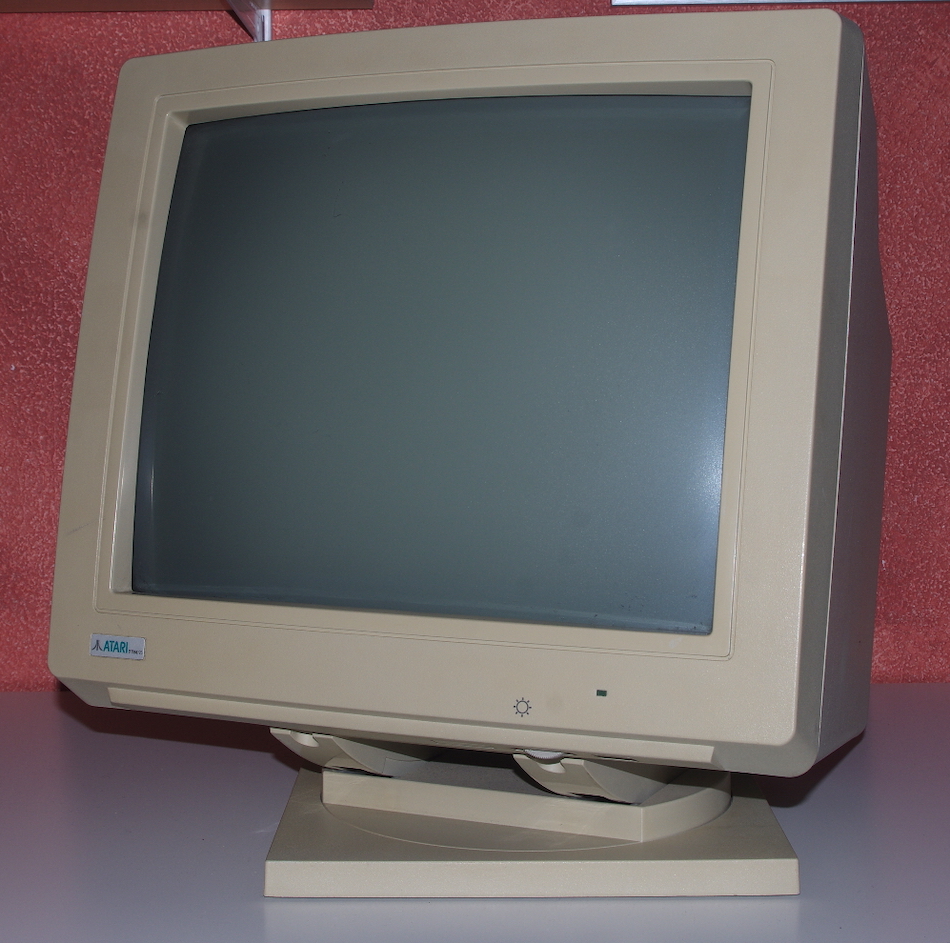

Atari TTM194 / TTM195 High-Resolution Monochrome Monitor

Die beiden Großbildschirme wurden parallel vertrieben, der TTM194 vorwiegend in den USA, der in Südkorea produzierte TTM195 vor allem in Europa – beide Modelle waren aber letztendlich in beiden Märkten anzutreffen. Technisch entsprechen beide in etwa dem SM194 für den ST.

Atari TTM194 / TTM195 Einzelne Bilder zum Vergrößern anklicken


Keine weiteren Bilder vorhanden – Modell TTM194 noch nicht in der Sammlung Sie haben einen Atari TTM194 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modelle	TTM194 TTM195
Originalmodell	TTM195: Philips M19P114P/7103
Hersteller	TTM194: moniterm Moniterm Corporation 5740 Green Cir Dr Minnetonka, MN 55343 USA TTM195: Philips Korea Ltd. 30 Sowol-ro 2-gil Jung-gu, Seoul 04637 Republik Korea
Vorstellung	21.03.1990 (CeBIT '90, Hannover) (TTM194) 12.11.1990 (Fall COMDEX '90, Las Vegas) (TTM195)
im Handel	1990
Produktion eingestellt	ca. 1993
verwendbar an	Mega ST und Mega STE mit entsprechender Grafikkarte, TT030
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre, entspiegelt
Stromverbrauch	64 W, max. 100 W
Bildschirmdiagonale	19″ (48,26 cm)
max. Auflösung	1280×960 Pixel
Zeilenfrequenz	71,911 kHz
Bildwiederholrate	71,624 Hz
Ablenkungswinkel	114°
Video-Bandbreite	128,85 MHz
Leuchtschicht	papierweiß
Videosignal	ECL (Single Bit 100k), 75 Ω
Einstellmöglichkeiten	Front: Helligkeit
Anschluss	Kabel D-Sub 9-polig auf D-Sub 15-polig HD
Abmessungen B×H×T	46,2 × 46,4 × 39,1 cm
Gewicht	19,5 kg
Statistisches
Neupreise	11/90: $995 (2022: $2269) (TTM195) 12/90: DM 2198 (2022: € 1995) (TTM194)
Links und Downloads
Printwerbung
Technische Unterlagen	Betriebsanleitungen und Servicehandbücher im Atari Document Archive

↑ Nach oben

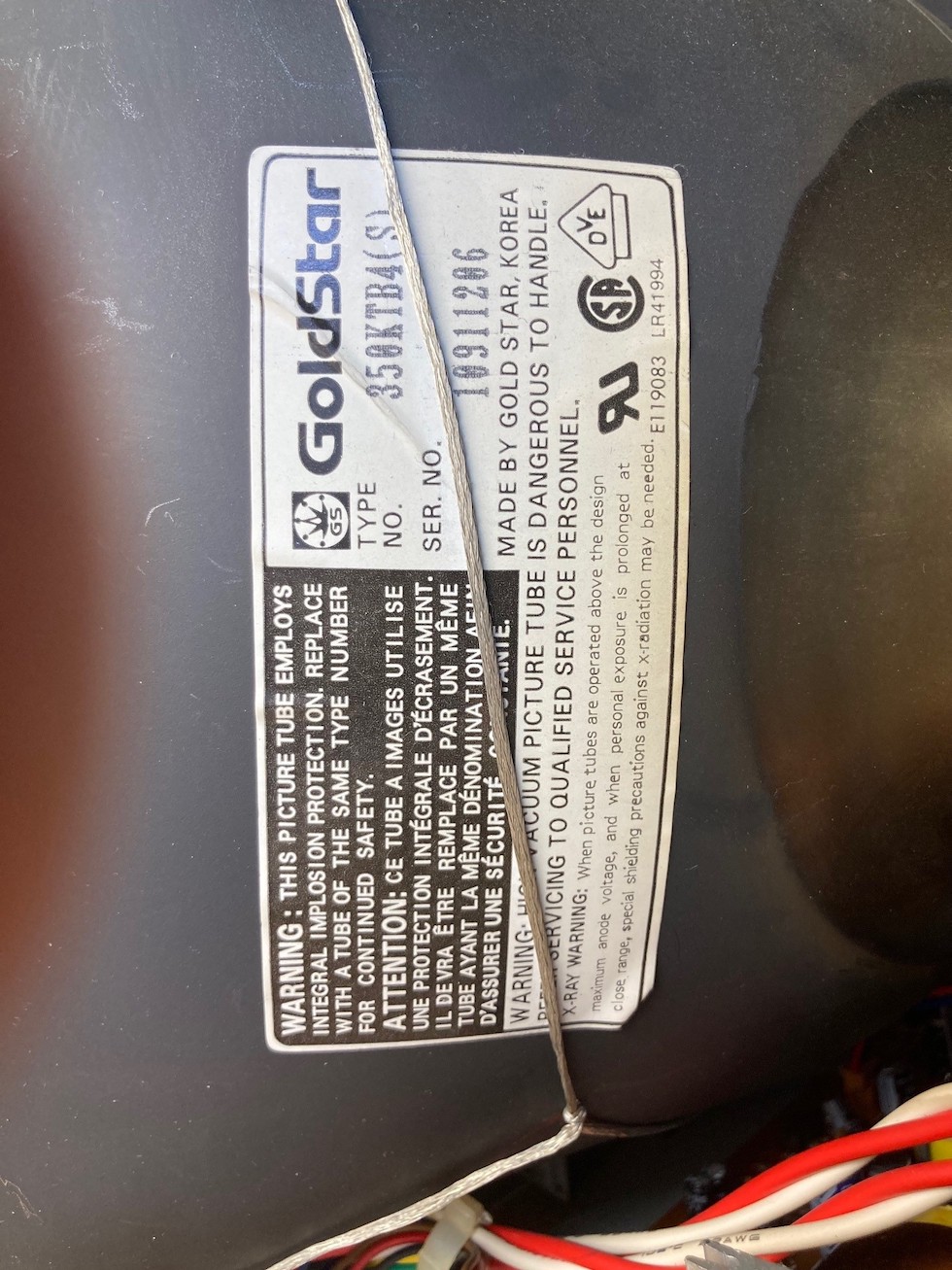

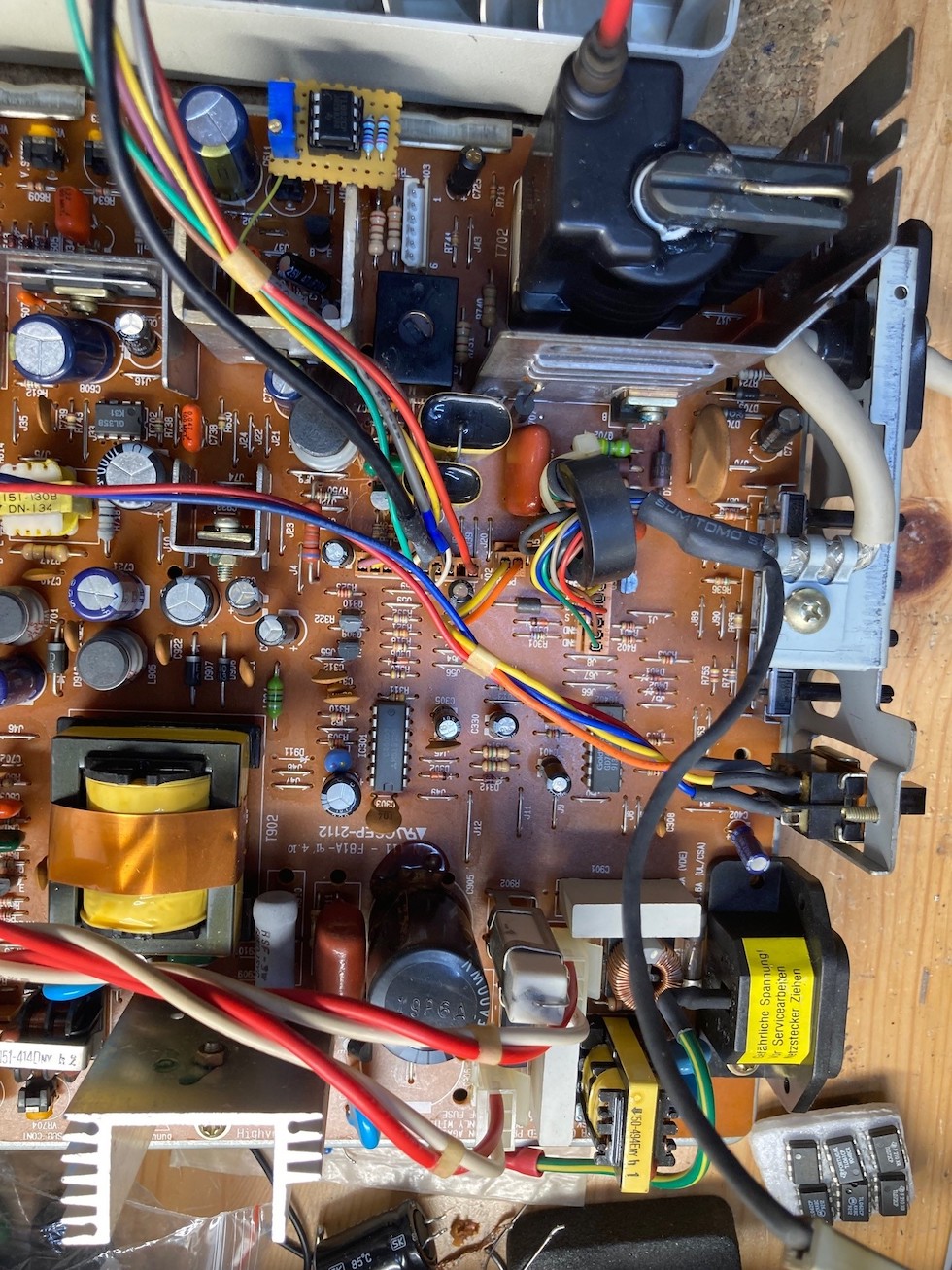

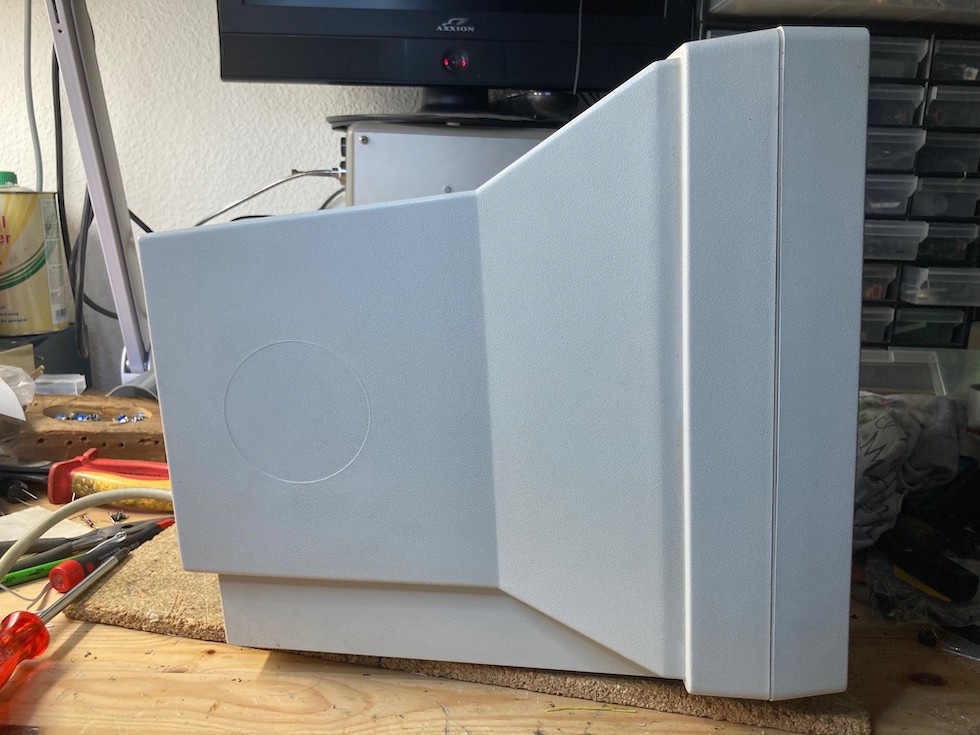

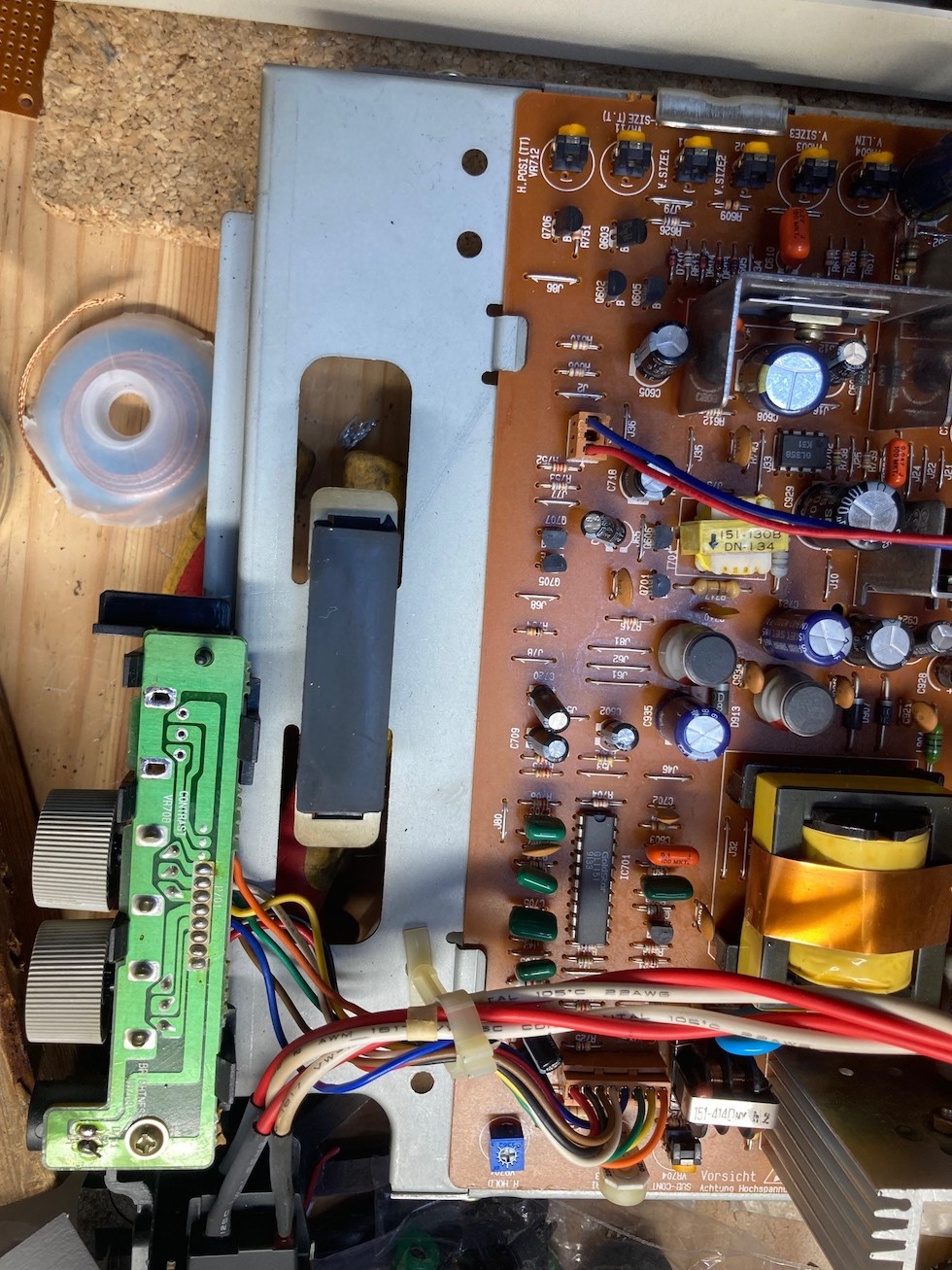

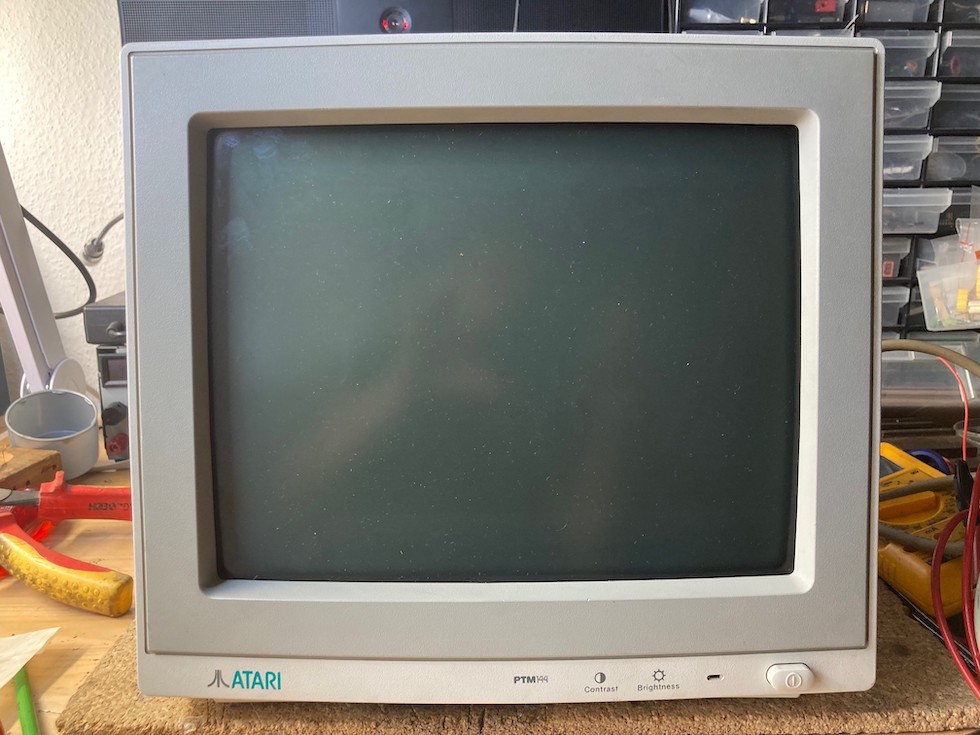

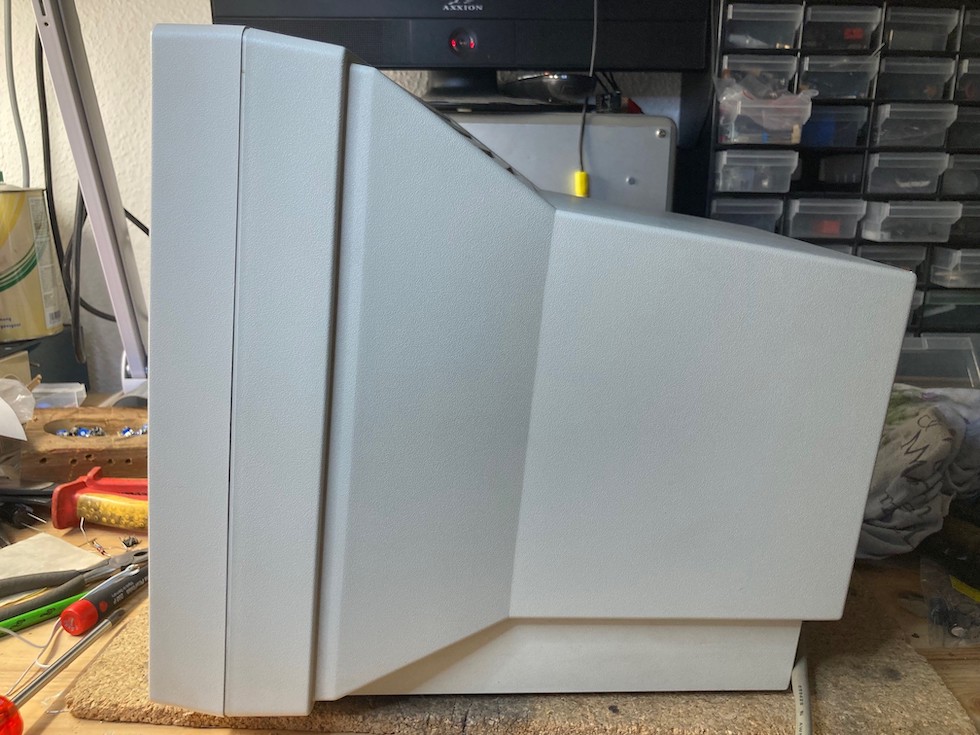

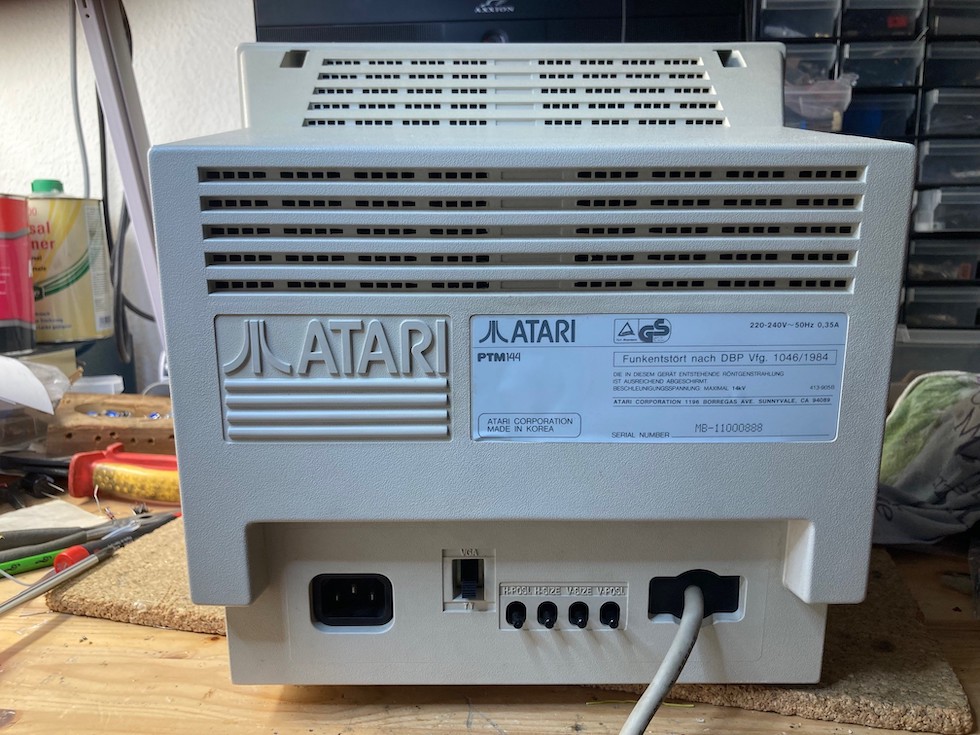

Atari PTM144 Monochrome VGA Monitor

Hierbei handelt es sich um einen VGA-Monochrombildschirm mit 14″-Bildröhre, der an Atari TT und Falcon sowie an allen anderen Computern mit VGA-Anschluss verwendet werden kann. Die maximale Auflösung beträgt 640×480 Bildpunkte. Wie bei SM144 und SM146 ist hier ein auf das Gehäuse von TT und Mega STE passender Standfuß enthalten.

Atari PTM144 Einzelne Bilder zum Vergrößern anklicken



Bildnachweise: Alle Bilder mit freundlicher Genehmigung von „Röhrenjoe“
Modell PTM144 noch nicht in der Sammlung Sie haben einen Atari PTM144 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	PTM144
Hersteller	GoldStar Co., Ltd. 128 Yeoui-daero Yeoui-dong, Yeongdeungpo-gu, Seoul Republik Korea
Factory Code	`N1`
Ankündigung	08.09.1990
Erstvorstellung	13.03.1991 (CeBIT '91, Hannover)
im Handel	1991
Produktion eingestellt	1992
verwendbar an	allen Computern mit VGA-Ausgang
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre, entspiegelt
Darstellung	Graustufen
Stromverbrauch	77 W
Bildschirmdiagonale	14″ (35,56 cm)
max. Auflösung	640×480 Pixel
Zeilenfrequenz	31,46 kHz
Bildwiederholrate	60/70 Hz
Ablenkungswinkel	90°
Leuchtschicht	Phosphor WD weiß
Videosignal	VGA
Bildröhre	entspiegelt
Einstellmöglichkeiten	Front: Kontrast, Helligkeit Rückseite: Umschalter VGA/TTL, H-Position, H-Größe, V-Größe, V-Position
Anschluss	D-Sub-Stecker 15-polig HD
Abmessungen B×H×T	35 × 32,5 × 36 cm
Gewicht	7500 g
Downloads
Werbeprospekt

↑ Nach oben

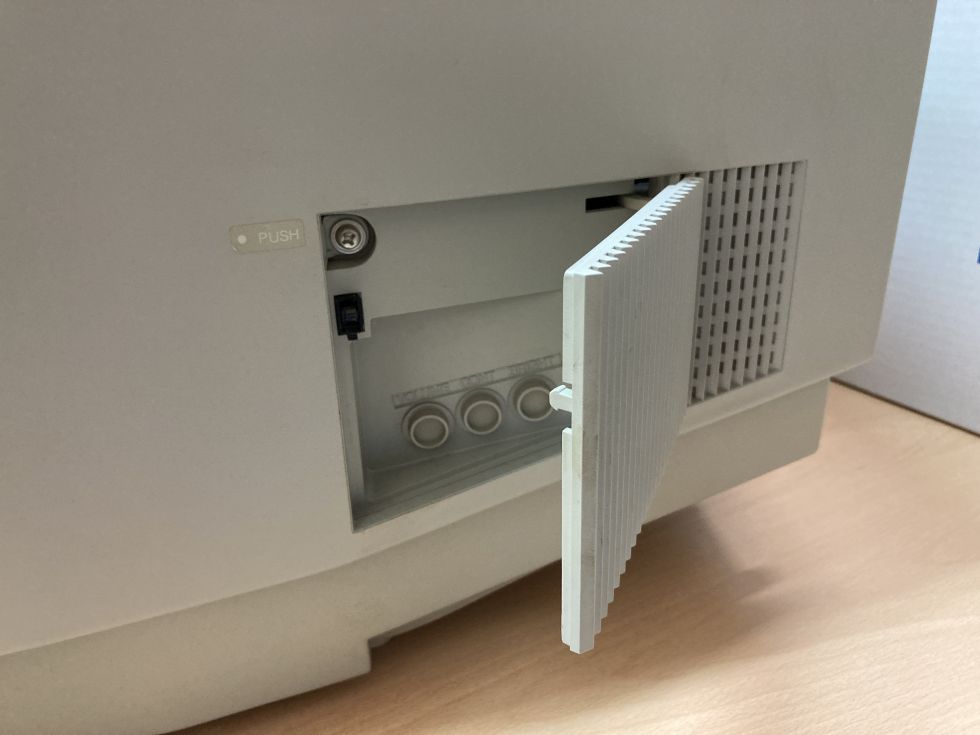

Atari PS3000 RGB Color Monitor with Floppy Disk Drive

Ein recht kurioses Modell einer Kombination aus Bildschirm und Diskettenlaufwerk ist der im Jahr 1986 von JVC hergestellte PS3000. Das beinhaltete Laufwerk entspricht dem SF354. Obwohl der Bildschirm bereits vor Erscheinen des ST erstmals präsentiert wurde und die Produktion spätestens seit Spätsommer 1985 lief, wurde er erst ab August 1986 in kleinen Stückzahlen ausgeliefert. Vertrieben wurde der Bildschirm daher letztendlich nur für kurze Zeit und nur in den USA.

Atari PS3000 Einzelne Bilder zum Vergrößern anklicken



Bildnachweise: Alle Bilder mit freundlicher Genehmigung von Tomek (ATARImuzeum.pl)
Modell noch nicht in der Sammlung Sie haben einen Atari PS3000 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	PS3000
Hersteller	Nihon bikutā K.K. (JVC) 3 Chome-12 Moriyacho Kanagawa Ward, Yokohama Kanagawa 221-0022 Japan
Factory Code	`M1`
FCC ID	`ASI90YPS3000`
Erstvorstellung	17.04.1985 (Hannovermesse, Hannover)
im Handel	08/1986
Produktion eingestellt	ca. Ende 1986
basiert auf	SC1224 (JVC-Version) und SF354
verwendbar an	allen ST-Modellen außer ST Book am Falcon 030 mit Adapter (Laufwerk allerdings nicht nutzbar)
Technische Informationen Bildschirm
Bildschirmtyp	Kathodenstrahlröhre
Darstellung	Farbe
Bildschirmdiagonale	12″ (30,48 cm)
Bildschirmgröße	240×180 mm, davon sichtbar 216×160 mm
Schlitzmaske	0,385 mm
Ablenkungswinkel	90°
max. Auflösung	640×200 Pixel
Videosignal	RGB 1.0 Vp-p analog, 75Ω H.V. Sync (negativ) TTL-Level, 5 kΩ Audio 1.0 Vp-p, 220 Ω
Video-Bandbreite	16 MHz (–3dB)
Bildwiederholrate	60 Hz
Zeilenfrequenz	15,75 kHz
Einstellmöglichkeiten	Seite: Lautstärke, Kontrast, Helligkeit Rückseite: V-Hold, V-Höhe, V-Position, H-Position, H-Hold
Anschluss	13-poliger Rundstecker
Technische Informationen Laufwerk
Speichermedium	Diskette 3½″, SS-DD
Spurdichte	135 tpi
Anzahl Spuren	80
Aufzeichnungsverfahren	Modified Frequency Modulation (MFM)
Positionierungssystem	Schrittmotor
Datenübertragungsrate	250 kBits/s
Speicherkapazität	357379 Bytes (349 kB)
Anschluss	14-poliger Rundstecker
Allgemeine technische Informationen
Abmessungen (H×B×T)	320 × 321 × 380 mm
Gewicht	12,5 kg (+ Netzteil 3 kg)
Stromversorgung	externes Netzteil 120 V AC, 60 Hz, 1,1 A Anschluss über 6-poligen Spezialstecker
Links
Technische Unterlagen	Betriebsanleitungen und Serviceunterlagen im Atari Document Archive

↑ Nach oben

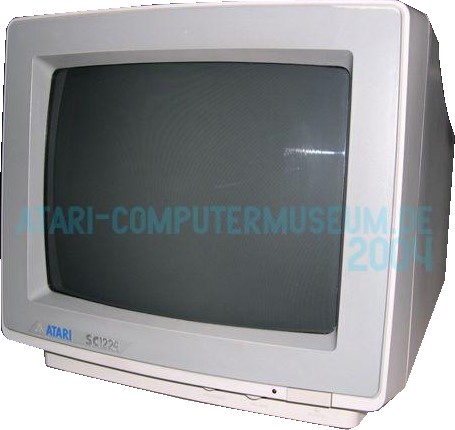

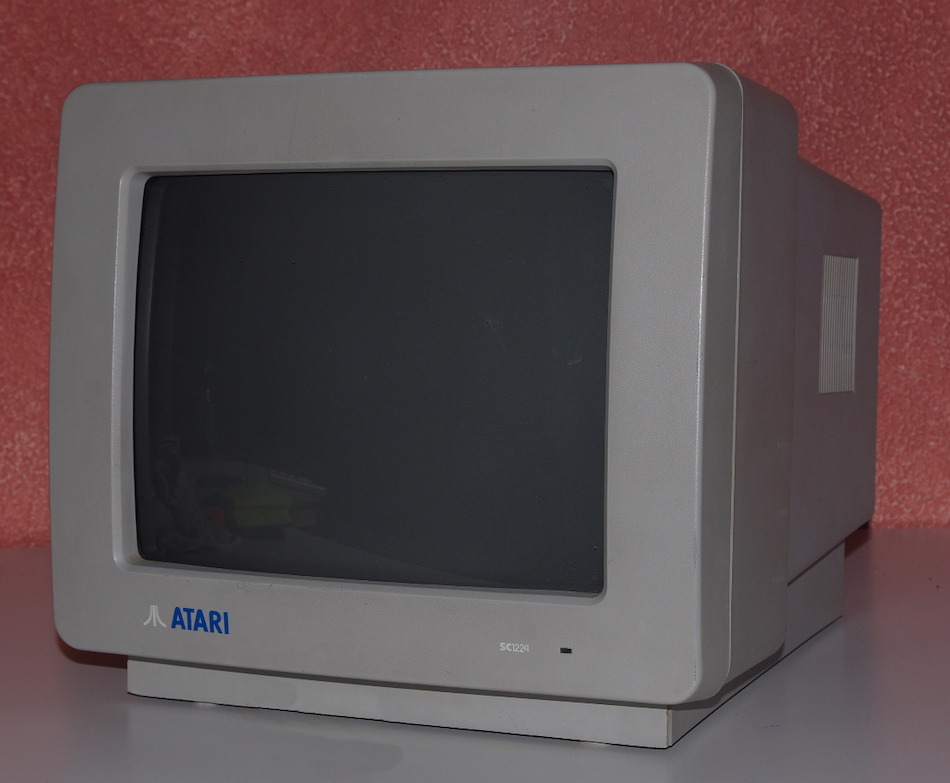

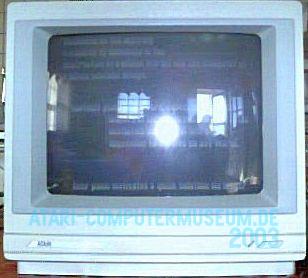

Atari SC1224 RGB Color Monitor

Unter dieser Modellbezeichnung existieren gleich mehrere Monitore. Das erste Modell, welches auf dem geplanten Bildschirm des Coleco Adam-Computers basiert, konnte wegen der Insolvenz des Herstellers leider nicht auf den Markt kommen. Als Übergangslösung wurde bei Nihon bikutā K.K. bzw. der Victor Company of Japan (JVC) neben der Bildschirm-Laufwerk-Kombination PS3000 auch noch ein eigenständiger RGB-Farbbildschirm in Auftrag gegeben, welches bei Atari intern als SC1224 Version 2 bezeichnet und nur in Nordamerika vertrieben wurde. International erschien im Frühjahr 1986 die von GoldStar produzierte Version, die in der verlängerten Version des SM124-Gehäuses sitzt und bis 1992 produziert wurde. Warum ab 1987 noch eine weitere Version, diesmal vom südkoreanischen Hersteller Samsung produziert, in Nordamerika auf den Markt kam, ist nicht ganz klar. Möglicherweise konnte die Produktion von GoldStar die hohe Nachfrage nicht decken und man holte so einen weiteren Hersteller mit ins Boot, oder das Modell sollte eigentlich der Nachfolger zur GoldStar-Version werden, worauf sowohl die bei Atari intern gebrauchte Bezeichnung SC1225 als auch die FCC-ID A3L9ONSC1225 auch hindeuten könnte.

Atari SC1224 Einzelne Bilder zum Vergrößern anklicken

	Modell in der Sammlung vorhanden	Modell noch nicht in der Sammlung Sie haben einen Atari SC1224 JVC-Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.	Modell noch nicht in der Sammlung Sie haben einen Atari SC1224 Samsung-Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	SC1224	SC1224 Ver. 2	SC1224 (intern SC1225)
Handelsbezeichnung	Atari SC1224 RGB Color Monitor	Atari SC1224 RGB Color Monitor	Atari SC1224 RGB Color Monitor
Hersteller	GoldStar Co., Ltd. 128 Yeoui-daero Yeoui-dong, Yeongdeungpo-gu, Seoul Republik Korea	Nihon bikutā K.K. (JVC) 3 Chome-12 Moriyacho Kanagawa Ward, Yokohama Kanagawa 221-0022 Japan	Samsung Electronics Co., Ltd. 129 Samsung-ro Yeongtong-gu Suwon Gyeonggi, 16677 Republik Korea
Factory Code	`N1`	`M1`	`U1`
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
im Handel	04/1986	07/1985	1987
Produktion eingestellt	ca. 1992	April 1986	Herbst 1990
verwendbar an	allen ST-Modellen außer ST Book, am Falcon mit Adapter	allen ST-Modellen außer ST Book, am Falcon mit Adapter	allen ST-Modellen außer ST Book, am Falcon mit Adapter
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre	Kathodenstrahlröhre	Kathodenstrahlröhre
Darstellung	Farbe	Farbe	Farbe
Stromverbrauch	75 W
Bildschirmdiagonale	12″ (30,48 cm)	12″ (30,48 cm)	12″ (30,48 cm)
max. Auflösung	640×200 Pixel	640×200 Pixel	640×200 Pixel
Zeilenfrequenz	15,75 kHz	15,75 kHz	15,75 kHz
Bildwiederholrate	50/60 Hz	60 Hz	60 Hz
Video-Bandbreite	16 MHz (–3dB)	16 MHz (–3dB)	16 MHz (–3dB)
Schlitzmaske	0,42 mm	0,385 mm	0,38 mm
Videosignal	RGB analog (negativ)	RGB analog (negativ)	RGB analog (negativ)
Ablenkungswinkel	90°	90°	90°
Einstellmöglichkeiten	rechte Seite: Helligkeit, Kontrast, Lautstärke Rückseite: V-Linear, V-Size, V-Hold, H-Position, H-Hold	Front: Kontrast, Lautstärke Rückseite: Helligkeit, V-Hold, V-Höhe, V-Position, H-Position, H-Hold	Front: Kontrast, Helligkeit, Lautstärke Rückseite: V-Hold, V-Size, H-Phase
Anschluss	13-poliger Rundstecker, Kabel fest verdrahtet	13-poliger Rundstecker auf 13-poliger Rundstecker	13-poliger Rundstecker, Kabel fest verdrahtet
Abmessungen B×H×T	32,7 × 29,0 × 36,7 cm	32,6 × 29,5 × 37,7 cm	42,5 × 42,1 × 45,9 cm
Gewicht	10,7 kg	10 kg	11,7 kg
Statistisches
Neupreis	1986: DM 1198 (2020: € 1080)		11/89: $399,95 (2024: $1013)
Links
Technische Unterlagen	Betriebsanleitungen und Serviceunterlagen im Atari Document Archive	Betriebsanleitungen und Serviceunterlagen im Atari Document Archive	Betriebsanleitungen und Serviceunterlagen im Atari Document Archive

Atari SC1224 (GoldStar) Einzelne Bilder zum Vergrößern anklicken

↑ Nach oben

Atari SC1424 RGB Color Monitor

Dieser Farbbildschirm wurde auf der Winter CES 1986 angekündigt und sollte bald den 12″-Farbbildschirm SC1224 ablösen. Anfang März 1986 taucht das Modell in der Preisliste von Atari France auf, danach ist von dem Bildschirm aber weder etwas zu sehen noch zu hören. Stattdessen wird das GoldStar-Modell des SC1224 ausgeliefert, erst 1988 sollte es einen 14″-Bildschirm aus dem Hause Atari geben. Vermutlich handelt es sich beim SC1424 um eine direkte ST-Konversion des nur an Händler ausgelieferten Modells XC1411 für die 8-Bit-Computer.

Atari SC1424
Allgemeine Informationen
Modell	SC1424
Ankündigung	09.01.1986 (Winter CES, Las Vegas)
Status	unveröffentlicht am 14.05.1986 zurückgezogen
verwendbar an	allen ST-Modellen außer ST Book, am Falcon mit Adapter
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre
Darstellung	Farbe
Bildschirmdiagonale	14″ (35,56 cm)
max. Auflösung	640×200 Pixel
Videosignal	RGB analog (negativ)
Anschluss	13-poliger Rundstecker

↑ Nach oben

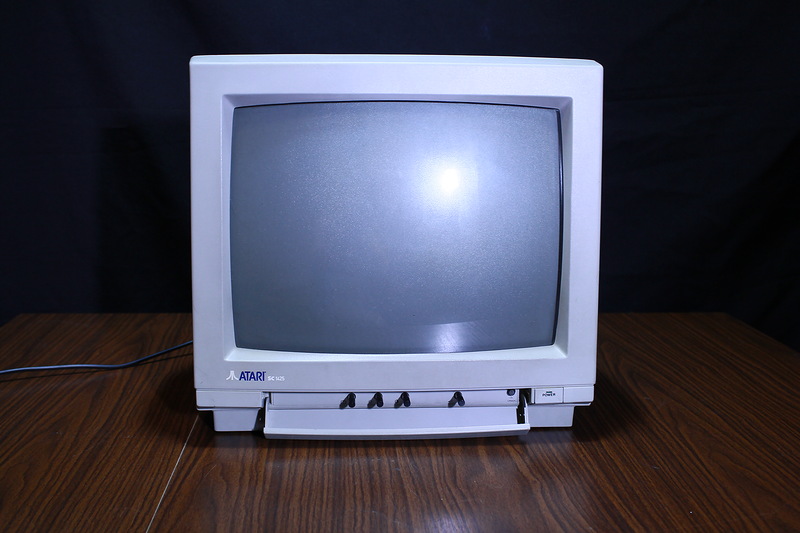

Atari SC1425 RGB Color Monitor

Ab Spätsommer 1988 gab es endlich auch einen 14″-Farbbildschirm zu kaufen – allerdings nicht überall, denn der SC1425 wurde nur im französischsprachigen Gebiet Europas und auf den britischen Inseln vertrieben. Hergestellt wurde der Bildschirm vom niederländischen Unternehmen Philips in Südkorea, er ist technisch baugleich mit dem Commodore 1084S-D1. Anschluss an den ST findet er über die integrierten SCART-Buchse oder über die TTL-Buchse.

Atari SC1425

Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari SC1425 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	SC1425
Hersteller	Philips Korea Ltd. 30 Sowol-ro 2-gil Jung-gu, Seoul 04637 Republik Korea
Ankündigung	14.05.1986
im Handel	Q3/1988
Produktion eingestellt	1991
verwendbar an	allen ST-Modellen außer ST Book, am Falcon mit Adapter
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre
Darstellungsarten	Farbe, grün/schwarz
Stromverbrauch	75 W
Bildschirmdiagonale	14″ (35,56 cm)
Schlitzmaske	0,425 mm
max. Auflösung	640×200 Pixel
Videosignal	RGB analog (negativ)
Ablenkungswinkel	90°
Zeilenfrequenz	15,625 kHz
Bildwiederholrate	50/60 Hz
Einstellmöglichkeiten	Front: H-Pos, Helligkeit, Kontrast, Lautstärke, Umschalter Grün-/Farbdarstellung Rückseite: V-Höhe, V-Centering, H-Width
Anschluss	Verbindungskabel Euro-AV 21-polig auf Rundstecker 13-polig (Euro Connector) oder Verbindungskabel Rundstecker 8-polig 270° auf Rundstecker 13-polig (TTL RGB Input) Kopfhöreranschluss auf der linken Seite (3,5 mm Klinke)
Abmessungen B×H×T	35,0 × 32,3 × 38,1 cm
Gewicht	11 kg
Links
Technische Unterlagen	Betriebsanleitungen und Serviceunterlagen im Atari Document Archive

↑ Nach oben

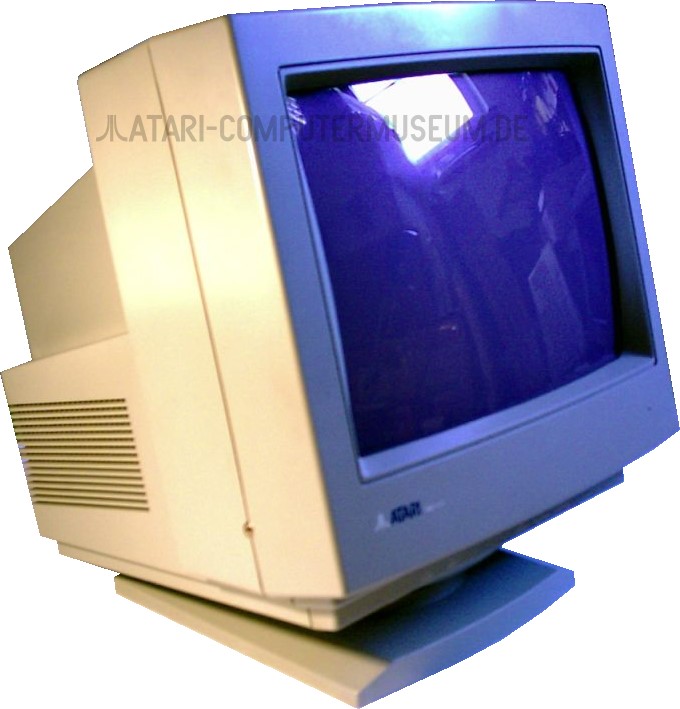

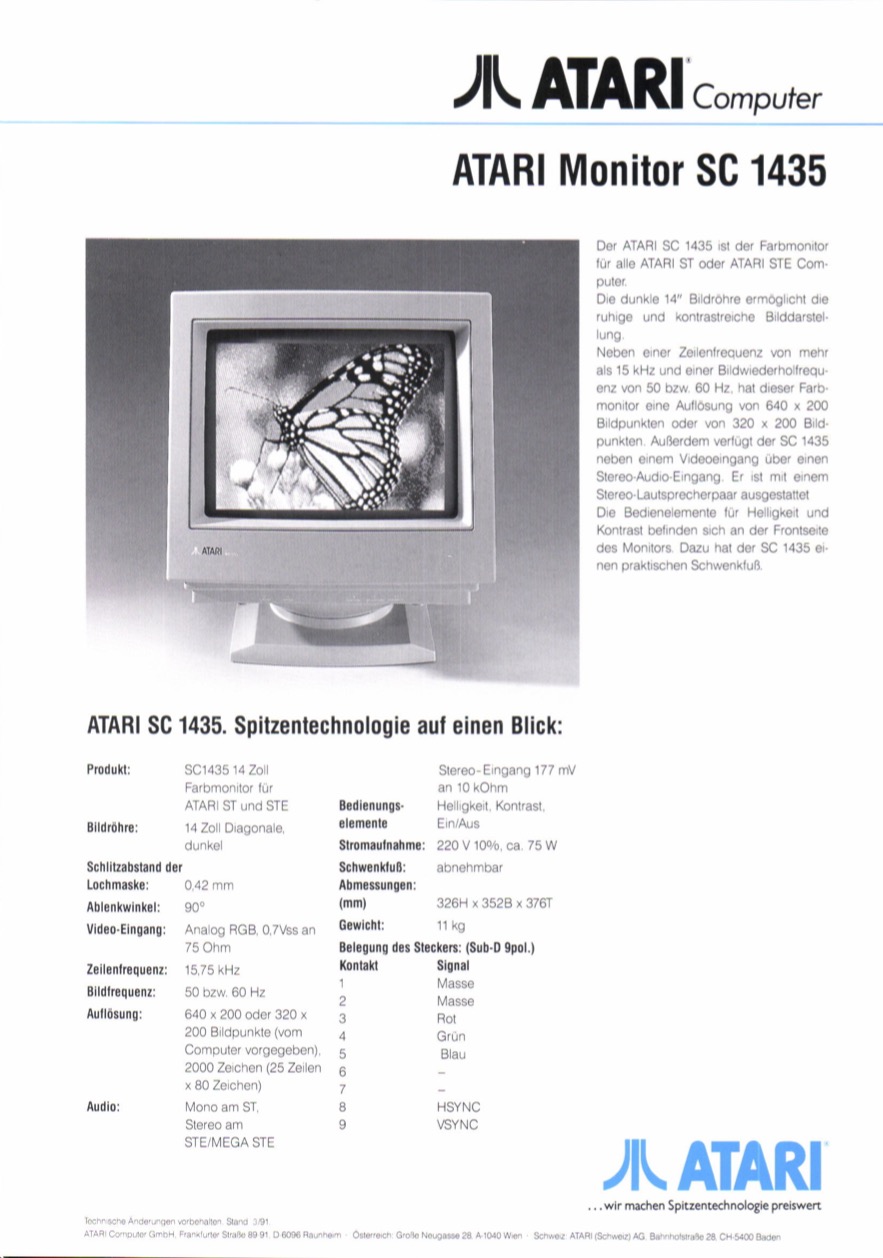

Atari SC1435 RGB Color Monitor

Der auf dem Philips-Modell CM8833-II basierende CGA-Bildschirm, der auch für Commodore gefertigt wurde, erschien im Herbst 1990 und bietet als einziger ST-Farbmonitor Stereoton, allerdings nur an STE und Falcon. Produziert wurde der Bildschirm bis 1993 von Philips in Südkorea.

Atari SC1435

Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari SC1435 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	SC1435
Originalmodell	Philips CM8833-II
Hersteller	Philips Korea Ltd. 30 Sowol-ro 2-gil Yongsan-gu, Seoul Republik Korea
Vorstellung	12.11.1990 (Fall COMDEX '90, Las Vegas)
im Handel	10/1990 13.03.1991
Produktion eingestellt	1993
verwendbar an	allen ST-Modellen außer ST Book, am Falcon mit Adapter
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre
Darstellungsarten	Farbe, grün/schwarz
Stromverbrauch	75 W
Bildschirmdiagonale	14″ (35,56 cm)
max. Auflösung	640×200 Pixel
Zeilenfrequenz	15,625 kHz
Bildwiederholrate	50/60 Hz
Video-Bandbreite	6,5 MHz
Schlitzmaske	0,42 mm
Ablenkungswinkel	90°
Videosignal	RGB analog (negativ)
Einstellmöglichkeiten	Front: Helligkeit, Kontrast, Umschalter Farbe/grün-schwarz
Anschluss	Verbindungskabel D-Sub 9-polig auf Rundstecker 13-polig Kopfhöreranschluss (3,5 mm Klinke) auf der linken Seite
Abmessungen B×H×T	35,2 × 32,6 × 37,6 cm
Gewicht	11 kg
Statistisches
Neupreis	11/90: $399 (2022: $910)
Links und Downloads
Technische Unterlagen	Betriebsanleitungen und Serviceunterlagen im Atari Document Archive
Werbeprospekte

↑ Nach oben

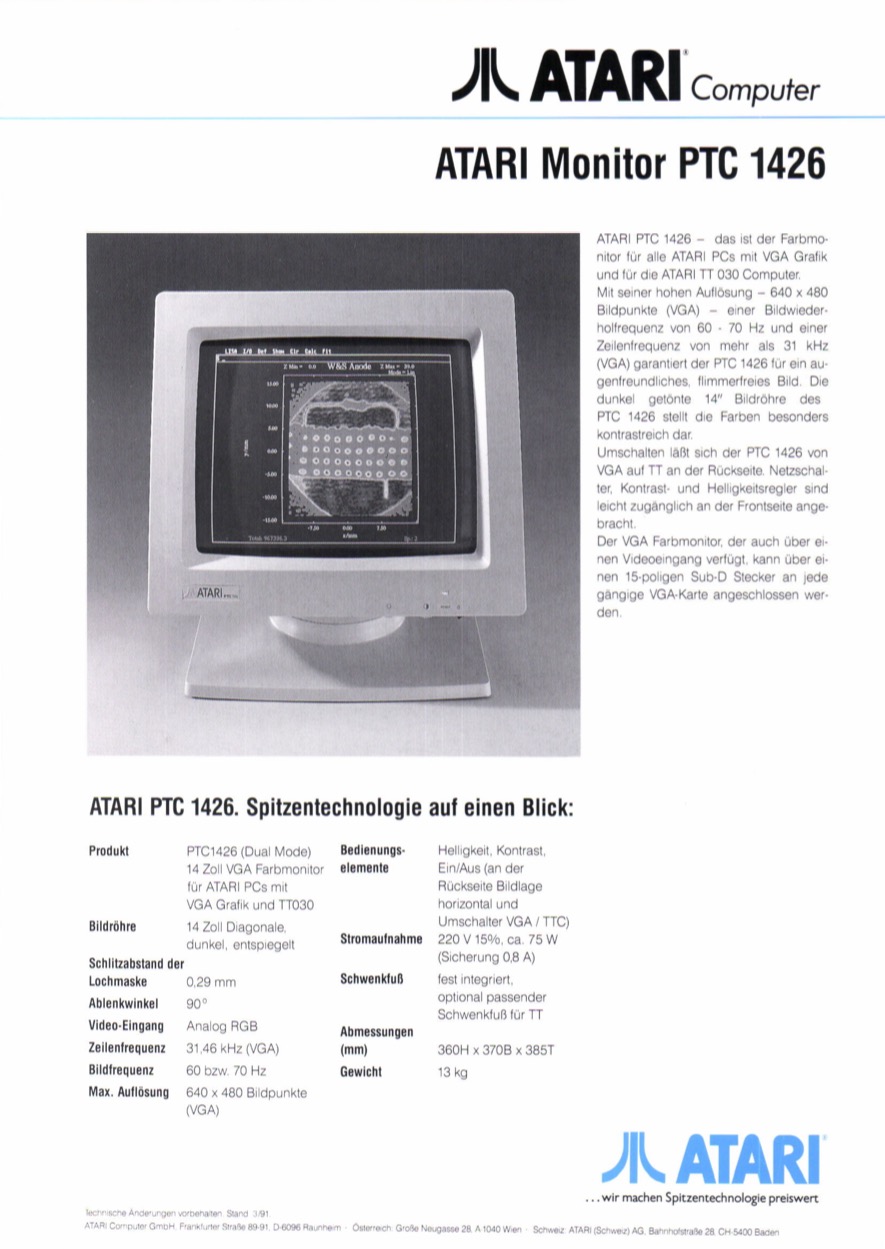

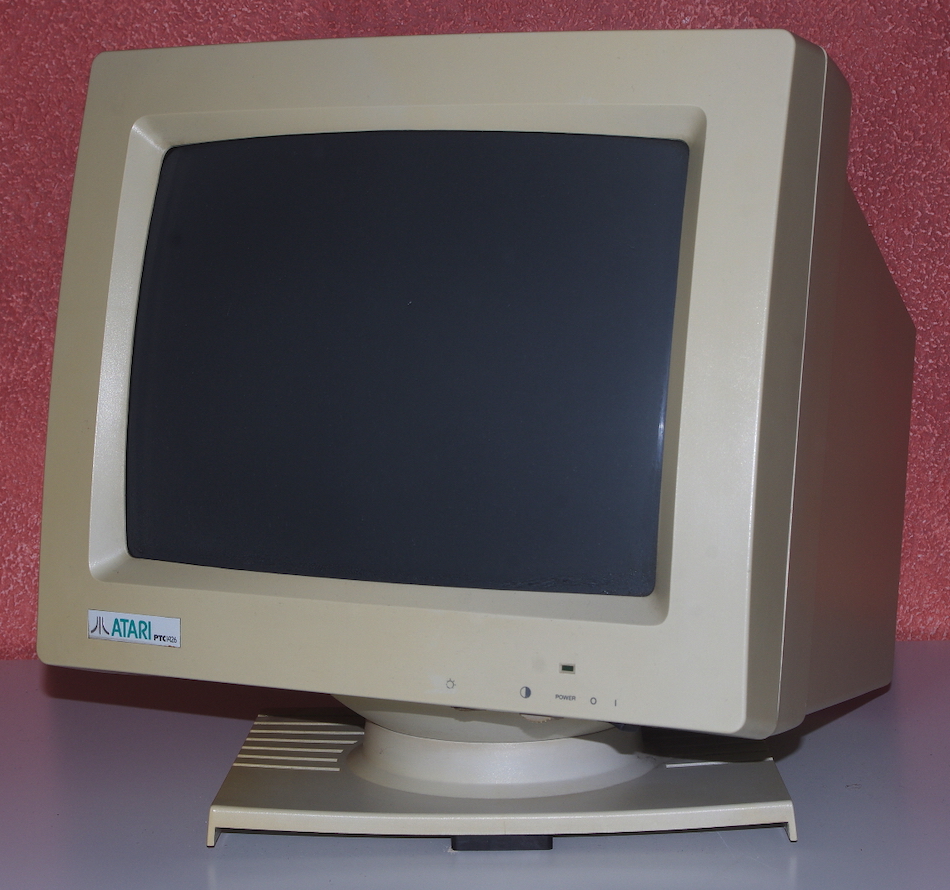

Atari PTC1426 / TTC1434 VGA Color Monitor

Ab 1990 wurde für den TT030 der VGA-Farbbildschirm PTC1426 vertrieben, der in den ersten Prospekten und in der frühesten Produktionsphase noch TTC1434 hieß. Die maximal darstellbare Auflösung beträgt wie beim Graustufenmodell PTM144 640×480 Bildpunkte, er besitzt ebenfalls einen auf das Gehäuse des TT abgestimmten Standfuß. Hergestellt wurde der Bildschirm bis etwa 1993.

Atari PTC1426 / TTC1434 Einzelne Bilder zum Vergrößern anklicken


Modell TTC1434 noch nicht in der Sammlung Sie haben einen Atari TTC1434 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modelle	TTC1434 PTC1426
Ankündigung	24.08.1990, Atari Messe, Düsseldorf (PTC1426)
Erstvorstellung	25.08.1989 (Atari Messe, Düsseldorf) (als TTC1434) 12.11.1990 (Fall COMDEX '90, Las Vegas) (als PTC1426)
im Handel	24.08.1990 (TTC1434) 13.03.1991 (PTC1426)
Produktion eingestellt	ca. 1993
verwendbar an	allen Computern mit VGA-Ausgang
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre
Darstellung	Farbe
Stromverbrauch	75 W
Bildschirmdiagonale	14″ (35,56 cm)
max. Auflösung	640×480 Pixel
Zeilenfrequenz	31,46 kHz
Bildwiederholrate	60/70 Hz
Schlitzmaske	0,29 mm
Ablenkungswinkel	90°
Videosignal	Analog RGB
Bildröhre	entspiegelt
Einstellmöglichkeiten	Front: Helligkeit, Kontrast Rückseite: H-Phase, VGA/TTC via Kippschalter
Anschluss	D-Sub 15-polig HD, Kabel fest verdrahtet
Abmessungen B×H×T	37 × 36 × 38,5 cm
Gewicht	13 kg
Statistisches
Neupreise	08/90: DM 958 (TTC1434) (2022: € 870) 12/90: DM 998 (PTC1426) (2022: € 906) (geplant) 11/90: $449 (PTC1426) (2022: $1024)
Links und Downloads
Technische Unterlagen	Betriebsanleitungen und Serviceunterlagen im Atari Document Archive
Printwerbung

↑ Nach oben

Drucker

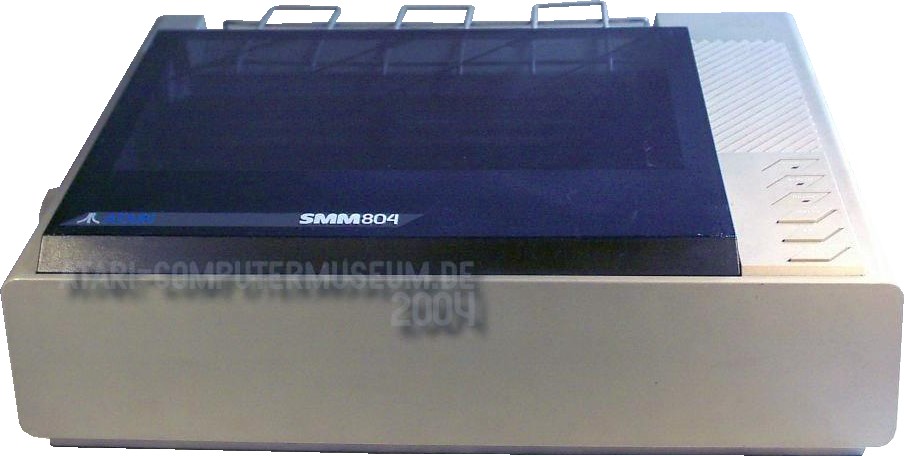

Atari SMM804 Dot Matrix Printer

Der von Shinwa Printing aus Hong Kong produzierte und bis auf die Schnittstelle mit dem XMM801 identische Drucker SMM804 war nach langer Verzögerung ab Mai 1986 in Amerika und ab 1988 in Europa zu haben. Der Anschluss erfolgt über die Parallelschnittstelle, er bietet Einzelblatt- und Endlospapiereinzug und kann 80 Zeichen pro Zeile drucken.

Weitere Modelle unter den Bezeichnungen SMM810 (auf Basis des beliebten Star Micronics LC-10) und SMM824 (1989, 24-Nadel-Druckkopf) wurden zwar geplant bzw. angekündigt, sind jedoch nie erschienen. Im Falle des 24-Nadlers sagte Sig Hartmann, dass es bereits genügend günstige Drucker dieser Art am Markt gäbe.

Atari SMM804

Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari SMM804 Nadeldrucker abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	SMM804
Handelsbezeichnung	Atari SMM804 Dot Matrix Printer
Hersteller	Shinwa Shinwa Printing International Ltd. Kowloon Hong Kong
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
im Handel	Q2/1986 06/1986 1988
Produktion eingestellt	ca. 1989
verwendbar an	allen Computern mit Parallelport
Technische Informationen
Druckverfahren	Punktraster
Druckkopf	9-Nadel
Papierformat	Einzelblatt (US Letter, DIN A4) Endlospapier (US Letter, DIN A4) mittels Stachelrad/Traktor
Zeichen/Zeile	80
Druckgeschwindigkeit	80 Zeichen / Sekunde
Druckausrichtung	bidirektional mit logischer Positionierung
Zeichenmatrix	8×9 Punkte (Pica) in einer 9×9-Matrix
Grafikauflösungen	60 dpi, 120 dpi, 160 dpi
Zeichensatz	ASCII (96 Zeichen) 35 japanische Katakana-Zeichen (カタカナ) 94 Grafikzeichen
Anschluss	Verbindungskabel Centronics 36-polig auf D-Sub 25-polig
Abmessungen B×H×T	39,4 × 11,3 × 28,7 cm
Gewicht	4600 g
Statistisches
Neupreis	698 DM (1988) (2020 ca. € 625)
Links
Technische Unterlagen	Betriebsanleitungen und Serviceunterlagen im Atari Document Archive

↑ Nach oben

Atari SDM124 Daisy Wheel Printer

Ein Typenraddrucker, bis auf die Schnittstelle baugleich mit dem XDM121, sollte laut einer Ankündigung von 1986 im Jahr 1987 auch für den ST erscheinen und weniger als 200 Dollar kosten, schaffte es jedoch nicht bis zur Marktreife.

Atari SDM124
Allgemeine Informationen
Modell	SDM124
Hersteller	Silver Seiko Ltd. 1-5 Suzuki-cho Kodairo-shi, Tōkyō Japan
Originalmodell	Silver Reed EXP-420
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
Status	unveröffentlicht
verwendbar an	allen Computern mit Parallelport
Technische Informationen
Druckverfahren	feste Zeichen
Druckkopf	Typenrad
Farbbandkassette	kompatibel mit Silver Reed CF130, Olivetti ET201/ET221, Nu-Kote NK136, Atari XDM121
Papierformat	Einzelblatt (US Letter, DIN A4) Endlospapier (US Letter, DIN A4) mittels Stachelrad/Traktor
Zeichen/Zeile	80 bzw. 96
Zeichenmatrix	fest vorgegebene Schriftgröße
Anzahl der Schriftzeichen	96
Geschwindigkeit	12 Zeichen pro Sekunde
Druckrichtung	bidirektional
Grafikdruck	nicht möglich
Stromverbrauch	55 W im Betrieb
Anschluss	Verbindungskabel Centronics 36-polig auf D-Sub 25-polig
Abmessungen B×H×T	39,8 × 12,8 × 31,6 cm
Gewicht	7000 g

↑ Nach oben

Atari STC204 Color Thermal Printer

Ein Farbthermodrucker war bereits Anfang 1985 angekündigt worden, er sollte ab Sommer 1985 für weniger als 100 Dollar zu haben sein. Baugleich ist der Drucker mit dem ebenfalls nicht erschienenen Modell XTC201 der XE-Serie.

Atari STC204
Allgemeine Informationen
Modell	STC204
Hersteller	Konica Corporation 26-2 Nishishinjuku 1-chome Shinjuki-shi, Tōkyō 〒163-0512 Japan
Ankündigung	05.01.1985 (Winter CES, Las Vegas)
Status	unveröffentlicht
verwendbar an	allen Computern mit Parallelport
Technische Informationen
Druckverfahren	Farb-Thermodruck
Druckkopf	Thermo
Blätter	Thermo-Spezialpapier
Zeichen/Zeile	80
Druckgeschwindigkeit	20 Zeichen pro Sekunde
Anschluss	Verbindungskabel Centronics 36-polig auf D-Sub 25-polig

Atari STC504 Color Thermal Printer

Dieser Farb-Thermodrucker wurde erstmals auf der Winter CES 1985 vorgestellt. Allerdings erschien auch dieses Modell trotz mehrfacher Messevorstellungen nicht. Geplant war ein Verkaufspreis von unter 150 Dollar.

Atari STC504

Bildnachweis Bild mit freundlicher Genehmigung von Curt Vendel / atarimuseum.com
Allgemeine Informationen
Modell	STC504
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
Status	unveröffentlicht im Herbst 1985 zurückgezogen
verwendbar an	allen Computern mit Parallelport
Technische Informationen
Druckverfahren	Farb-Thermodruck
Druckkopf	Thermo
Blätter	Thermo-Spezialpapier
Zeichen/Zeile	80
Anschluss	Verbindungskabel Centronics 36-polig auf D-Sub 25-polig

↑ Nach oben

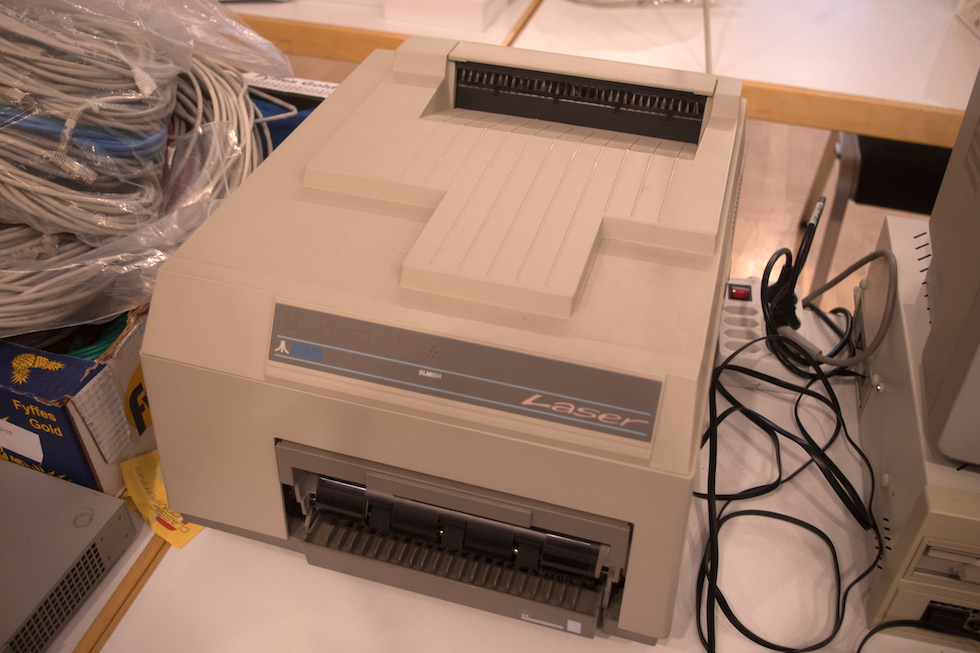

Atari SLM804 Laser Printer

Im Herbst 1987 erschien der von TEC (heute Toshiba Tec) gefertigte Laserdrucker SLM804. Was heute als normal gilt, war damals eine kleine Revolution: Der Drucker selbst beinhaltet nur die reine Druckmechanik, die Steuerung übernimmt vollständig der Computer, der auch den Speicher bereitstellt. Dadurch ließ sich der Drucker kostengünstig herstellen und zu einem Kampfpreis verkaufen. Der Computer braucht daher auch mindestens 2 MB Arbeitsspeicher, um mit dem Drucker arbeiten zu können. Angeschlossen wird der Drucker über das mitgelieferte DMA-Interface SLMC804, welches als Bindeglied zwischen Computer und Drucker dient und am ACSI-Port des Computers angeschlossen wird. 1990 wurde der Drucker durch den SLM605 abgelöst.

Atari SLM804

Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari SLM804 Laserdrucker abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	SLM804
Hersteller	TEC TEC Information Systems Co. Ltd. 570, Ohito Izunokuni, 〒410-2323 Japan
Hersteller Druckmechanik	Canon Inc. 3 Chome-30-2, Shimomaruko Ota City, Tōkyō 〒146-8501 Japan
Factory Code	`V1`
Erstvorstellung	08.01.1987 (Winter CES, Las Vegas) (noch namenlos) 04.03.1987 (CeBIT '87, Hannover) (als Atari SLM) 24.04.1987 (Atari Computer Show, London) (als Atari SLM804)
im Handel	23.09.1987 27.01.1988
Produktion eingestellt	10/1990
verwendbar an	allen Atari ST/TT mit mind. 2 MB RAM
Allgemeine Informationen
Stromverbrauch	700 W im Betrieb 400 W im Standby-Modus
Druckverfahren	elektrostatisches Fotokopiersystem mit Laserabtastung
Entwicklungssystem	Doppelkomponenten, trocken
Blätter	Standard-Kopierpapier, Etiketten, Briefumschläge, kopiergeeignete Folien
Papiereinzug	Kassette (max. 250 Blatt), manuelle Zufuhr
Druckgeschwindigkeit	Aufwärmzeit ca. 2 Minuten Geschwindigkeit 1. Seite ca. 22 Sekunden, danach 8 Seiten/Minute
Druckauflösung	300 dpi

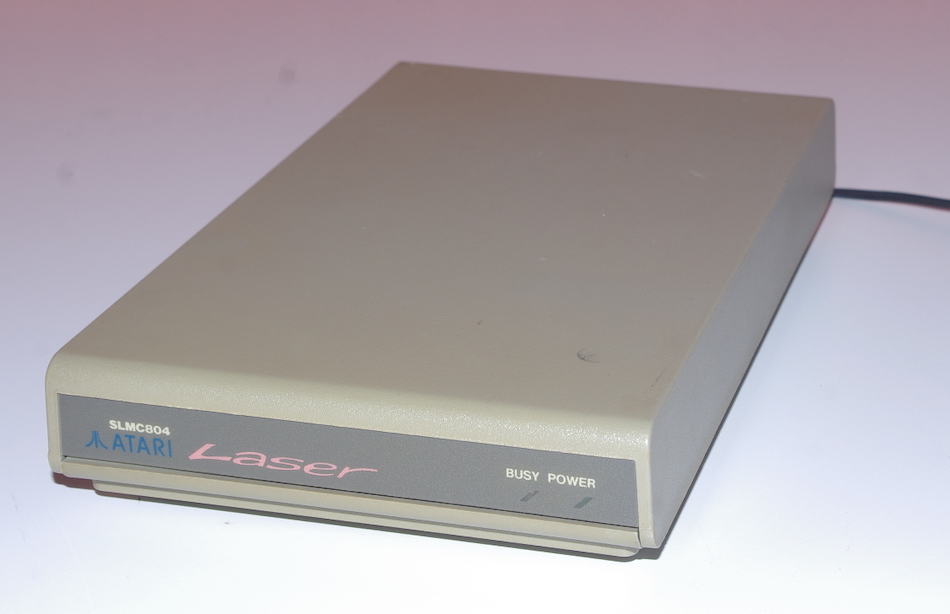

Anschluss	über den externen SLMC804 DMA-Controller an die ACSI-Schnittstelle
Abmessungen B×H×T	51,7 × 41 × 31 cm
Gewicht	23 kg
Statistisches
Neupreise	09/87: £1299 (2024: £3643) 09/87: L. 2.790.000 (2022: € 2669) 03/89: $1495 (2022: $3788)
Links und Downloads
Technische Unterlagen	Anleitungen, Software und Serviceunterlagen im Atari Document Archive

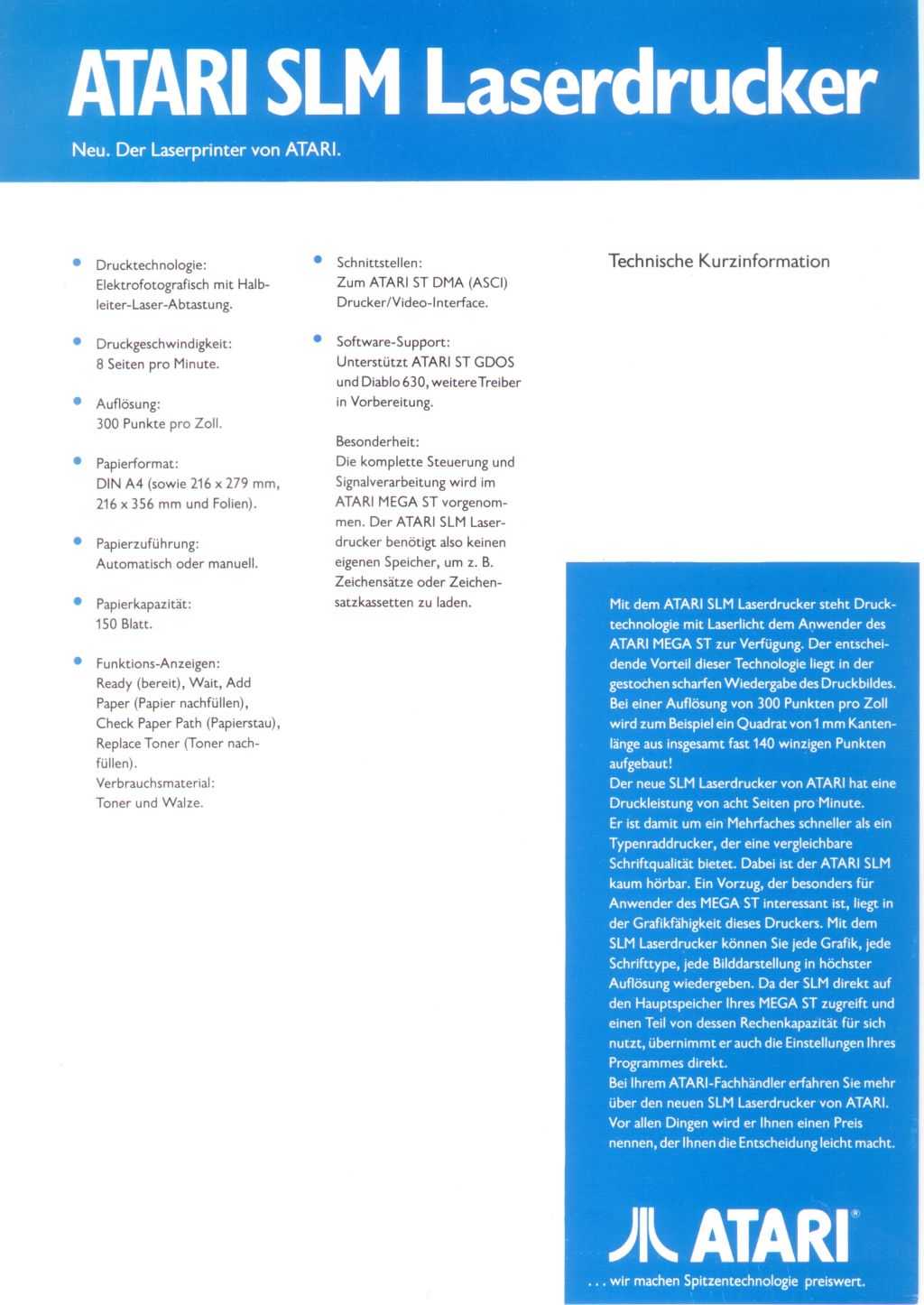

Werbeprospekte

↑ Nach oben

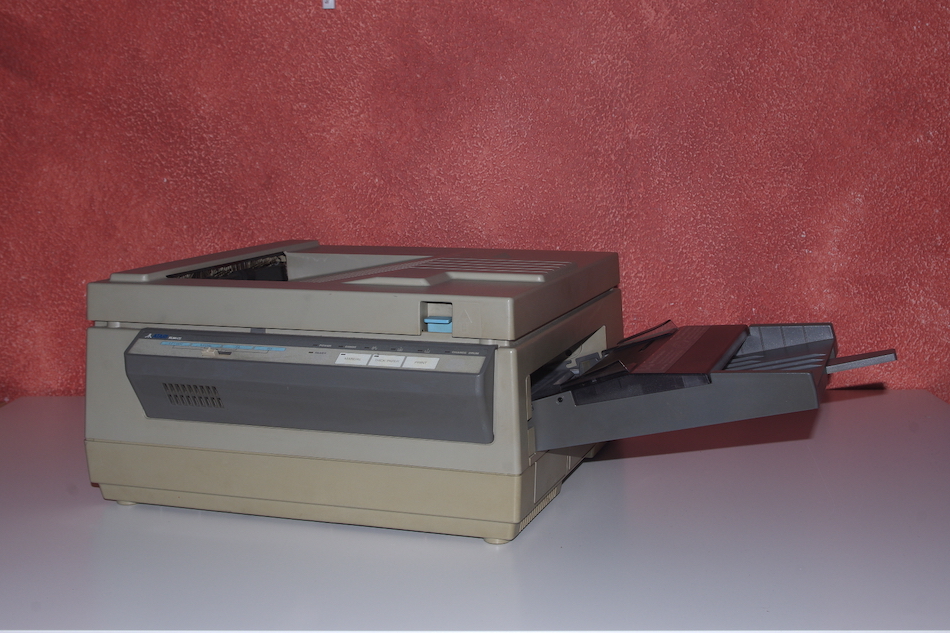

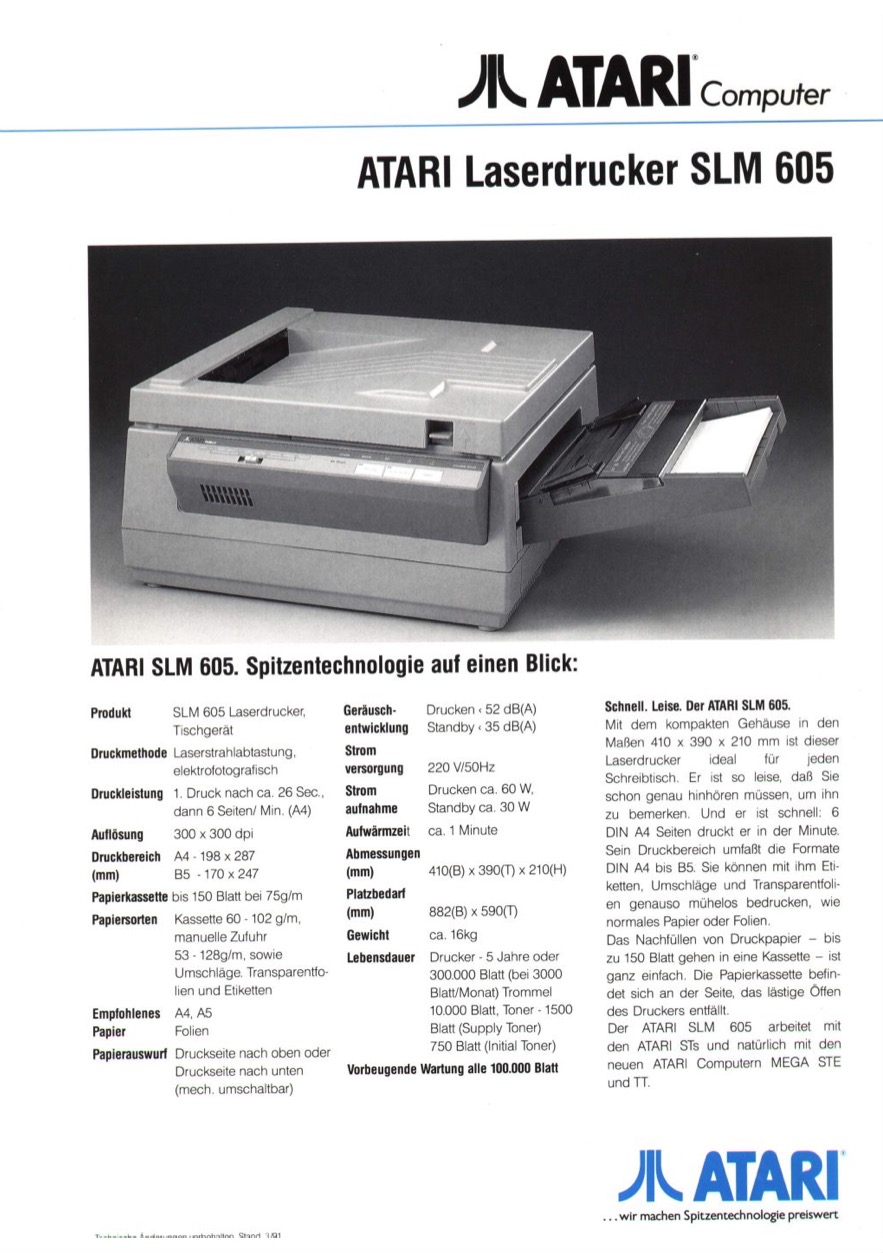

Atari SLM605 Laser Printer

Ein wenig kompakter, aber auch ein wenig langsamer als der SLM804 ist das 1990 erschienene Modell SLM60. Wie beim SLM804 ist auch hier nur die reine Druckmechanik enthalten, daher wird auch hier das Interface SLMC804 sowie ein Computer mit mindestens 2 MB Arbeitsspeicher zum Betrieb benötigt.

Atari SLM605 Einzelne Bilder zum Vergrößern anklicken




Allgemeine Informationen
Modell	SLM605
Hersteller	TEC TEC Information Systems Co. Ltd. 570, Ohito Izunokuni, 〒410-2323 Japan
Factory Code	`V1`
Erstvorstellung	24.08.1990, Atari Messe Düsseldorf
im Handel	1990
Produktion eingestellt	ca. 1993
verwendbar an	allen Atari ST/TT mit mind. 2 MB RAM
Technische Informationen
Druckverfahren	elektrostatisches Fotokopiersystem mit Laserabtastung
Entwicklungssystem	Doppelkomponenten, trocken
Blätter	Standard-Kopierpapier, Etiketten, Briefumschläge, kopiergeeignete Folien
Papiereinzug	Kassette, manuelle Zufuhr
Druckgeschwindigkeit	Aufwärmzeit ca. 60 Sekunden Geschwindigkeit 1. Seite ca. 20 Sekunden, danach 6 Seiten/Minute
Druckauflösung	300 dpi
Anschluss	über den externen SLMC804 DMA-Controller an die ACSI-Schnittstelle
Abmessungen B×H×T	41 × 21 × 41,5 cm
Gewicht	15,4 kg
Statistisches
Neupreise	1990: DM 2248 (2020: € 1900) 11/90: $1295,95 (2022: $2955)
Links und Downloads
Technische Unterlagen	Betriebsanleitungen und Serviceunterlagen im Atari Document Archive
Printwerbung

↑ Nach oben

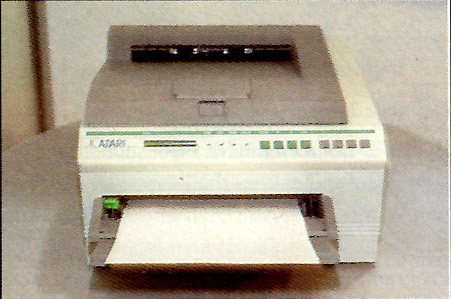

Atari SLM406 Laser Printer

Das 1992 vorgestellte Modell SLM406 ist im Gegensatz zu seinen Vorgängern voll SCSI-kompatibel und benötigt auch das Interface SLMC804 nicht mehr zum Betrieb. Wie die meisten ab 1990 vorgestellten Hardwareerweiterungen erschien der Drucker jedoch nicht mehr auf dem Markt.

Atari SLM406

Bildnachweis: ST Computer
Allgemeine Informationen
Modell	SLM406
Status	unveröffentlicht
verwendbar an	Atari TT und Falcon
Technische Informationen
Druckverfahren	elektrostatisches Fotokopiersystem mit Laserabtastung
Entwicklungssystem	Doppelkomponenten, trocken
Blätter	Standard-Kopierpapier, Etiketten, Briefumschläge, kopiergeeignete Folien
Papiereinzug	Kassette, manuelle Zufuhr
Druckauflösung	300 dpi
Anschluss	SCSI-Schnittstelle

↑ Nach oben

Massenspeicher

Atari SF354 Floppy Disk Drive

Ursprünglich war dieses Modell als das größere der beiden Diskettenlaufwerke geplant – neben dem 360 kB-Laufwerk sollte es noch ein 180 kB-Laufwerk namens SF324 geben –, es wurde aber letztendlich mit dessen Wegfall und dem Erscheinen des 720 kB-Modells SF314 zum kleineren. Es erschien zeitgleich mit dem ST im Juni 1985, 1988 liefen die letzten Laufwerke vom Band, da das Format mittlerweile für viele Anwendungen zu klein war. Zwei Baureihen gibt es: Die erste hat einen kleinen rechteckigen Auswurfknopf rechts unterhalb des Diskettenschachts, die zweite ab 1986 produzierte Version wurde in dieser Form bereits im Januar 1985 vorgestellt und hat einen langgezogenenen rautenförmigen Auswurfknopf unterhalb des Laufwerksschachts. Für die XE-Serie sollte 1986 mit dem XF351 ein baugleiches Modell veröffentlicht werden.

Atari SF354 Einzelne Bilder zum Vergrößern anklicken



Allgemeine Informationen
Modell	SF354
Handelsbezeichnung	Atari SF354 Floppy Disk Drive
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China SUGIYAMA Sugiyama Electronics "Werk Yoksuna" Japan
Factory Codes	`A1` (Atari Taiwan) `R1` (Sugiyama)
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
im Handel	05/1985 06/1985 07/1985
Produktion eingestellt	Sommer 1988
verwendbar an	Atari ST, TT und PC
Technische Informationen
Stromverbrauch	max. 13,3 W
verwendete Laufwerksmechaniken	Chinon F-353AT (mit Riemenantrieb) Epson SMD130A000 u.a.
Speichermedium	Diskette 3½″ DD-SS
Speicherkapazität	357.379 Bytes (357 kB / 349 KiB)
Spurdichte	135 tpi
Positionierungssystem	Schrittmotor
Übertragungsrate	250 kBits/s
Anschluss	14-poliger Rundstecker
Abmessungen B×H×T	14 × 6 × 24 cm
Gewicht	je nach Version 1000 bis 1200 g
Links
Technische Unterlagen	Betriebsanleitungen und Serviceunterlagen im Atari Document Archive

↑ Nach oben

Atari SF324 Floppy Disk Drive

Das kleinste ST-Diskettenlaufwerk sollte nur eine Speicherkapazität von 180 kB pro Diskette bieten, was selbst damals für ein 16-Bit-System schon unrealistisch niedrig war. Daher wurde das Laufwerk auch vor Veröffentlichung bereits wieder gestrichen.

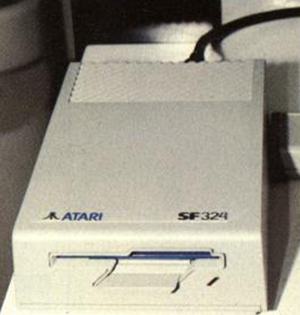

Atari SF324

Allgemeine Informationen
Modell	SF324
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
Status	unveröffentlicht
verwendbar an	Atari ST, TT und PC
Technische Informationen
Speichermedium	Diskette 3½″ SD-SS
Speicherkapazität	ca. 180 kB
Positionierungssystem	Schrittmotor
Übertragungsrate	250 kBits/s
Anschluss	14-poliger Rundstecker
Abmessungen B×H×T	14 × 6 × 24 cm
Gewicht	ca. 1000 g

↑ Nach oben

Atari SF314 Floppy Disk Drive

Das große Diskettenlaufwerk erschien im Dezember 1985 auf dem Markt und bietet 709 kB (726.016 Bytes) Speicherplatz pro Diskette. Ähnlich wie beim SF354 gibt es verschiedene Baureihen – die erste mit der rechteckigen Auswurftaste, die zweite mit der langgezogenen rautenförmingen Auswurftaste ab Mitte 1986 und die dritte ab etwa 1988 ausgelieferte Variante mit der kurzen rautenförmigen Auswurftaste. Hergestellt wurde das Laufwerk bis etwa 1990.

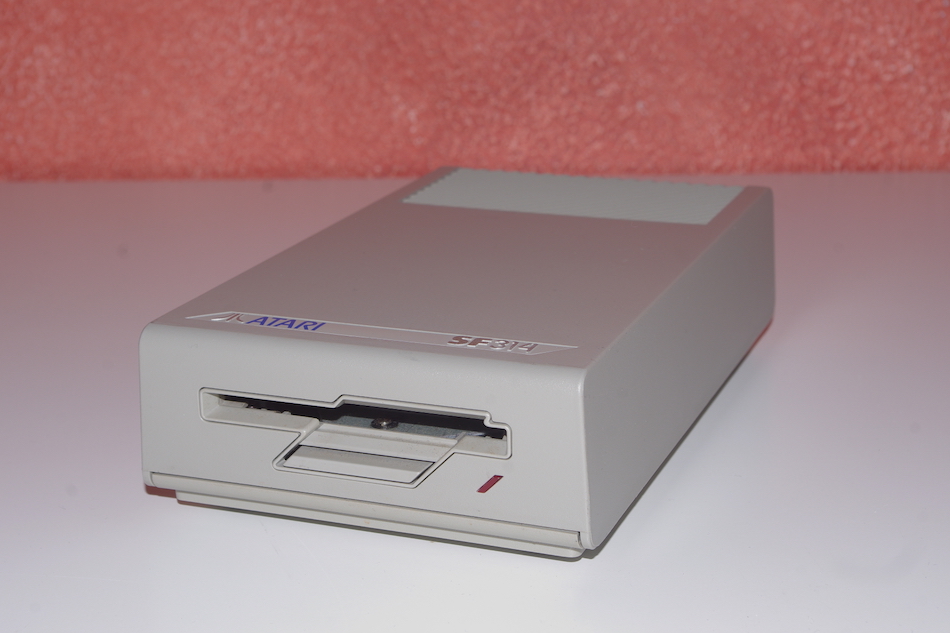

Atari SF314 Einzelne Bilder zum Vergrößern anklicken



Allgemeine Informationen
Modell	SF314
Handelsbezeichnung	Atari SF314 Floppy Disk Drive
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China Sanritsu Automation Co. Ltd. (im Auftrag von Seiko Epson K.K.) 4-22, Sakuragaoka-cho Shibuya-Ku, Tokyo, 150-0031 Japan
Factory Codes	`A1` (Atari Taiwan Manufacturing) `L1` (Sanritsu Automation)
Erstvorstellung	17.04.1985 (Hannovermesse, Hannover)
im Handel	12/1985
Produktion eingestellt	ca. 1990
verwendbar an	Atari ST, TT und PC 1–4
Technische Informationen
Leistungsaufnahme	max. 13,3 W
verwendete Laufwerksmechaniken	Mitsumi D357 Epson SMD140A000 u.a.
Speichermedium	Diskette 3½″ DD-DS
Speicherkapazität	726.016 Bytes (709 kB)
Spurdichte	135 tpi
Positionierungssystem	Schrittmotor
Übertragungsrate	250 kBits/s
Anschluss	14-poliger Rundstecker
Abmessungen B×H×T	14 × 6 × 24 cm
Gewicht	je nach Version 1000 bis 1100 g

↑ Nach oben

Atari 10 MB Disk Drive

Das Laufwerk wurde immer und immer wieder von Atari angekündigt und erschien wie so vieles an ST-Hardware dann doch nicht. Genauere Spezifikationen sind unbekannt, lediglich, dass es einen Speicherplatz von damals sehr hohen 10 MB bieten sollte.

Atari ST Book Floppy Disk Drive

Da das Notebook ST Book aus Platzgründen nicht über ein eigenes Diskettenlaufwerk verfügt und mangels passendem Anschluss nicht mit den Laufwerken der SF-Serie arbeiten kann, arbeitete Atari 1992 an einem externen Diskettenlaufwerk, das man an den ACSI/FDD-Kombianschluss des Notebooks anschließen können sollte. Allerdings wurde offenbar nur die Gestaltung des Gehäuses festgelegt, bevor die Arbeiten wieder eingestellt wurden.

Atari ST Book Floppy Disk Drive

Bildnachweis: Atari Explorer
Modell	Atari ST Book Floppy Disk Drive
Status	nicht erschienen
verwendbar an	Atari ST Book
Speichermedium	Diskette 3½″ HD
Speicherkapazität	1,44 MB
Anschluss	ACSI/FDD (Spezialstecker)

↑ Nach oben

Atari SH104 / SH317 Hard Disk Drive

Ein Festplattenbetrieb war am Atari ST bereits von Anfang an vorgesehen, ein entsprechendes Modell mit 10 MB Speicherkapazität sollte eigentlich auch zum Marktstart 1985 verfügbar sein und unter 600 Dollar kosten. Jedoch haderte Atari mit der endgültigen Entscheidung, denn zu dieser Zeit galten optische Medien wie die Compact Disc als das Speichermedium der Zukunft – Festplatten wurde vorausgesagt, dass sie, wenn überhaupt, nur wenige Jahre auf dem Massenmarkt erhältlich sein würden. Die Festplatte und ein weiteres geplantes Modell mit 15 MB Kapazität erschienen jedoch nicht, stattdessen kam 1986 ein 20 MB-Modell auf den Markt.

Atari SH104 / SH317
Modell	SH104 SH317
Ankündigung	05.01.1985 (als SH317)
Erstvorstellung	04.09.1985 (8^th Personal Computer World, London) (als SH317)
Status	unveröffentlicht im Herbst 1985 zurückgezogen zu Gunsten eines 20 MB-Modells
verwendbar an	Atari ST/TT
Speicherkapazität	10 MB
Anschluss	D-Sub-Stecker 19-polig

↑ Nach oben

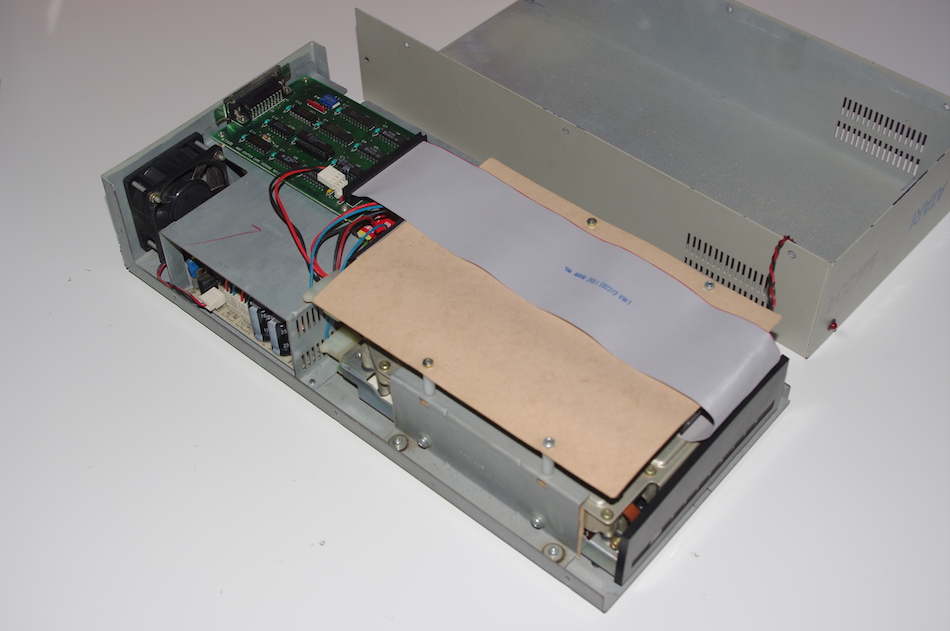

Atari SH204 Hard Disk Drive

Das mal als SH204, mal als SH324 bezeichnete 20 MB-Festplattenlaufwerk erschien im Mai 1986 als SH204 auf dem Markt und wurde bis Herbst 1988 produziert – schon kurz zuvor gab Shiraz Shivji während der Atari-Messe in Düsseldorf bekannt, dass ab demnächst nur noch das Modell SH205 ausgeliefert werde. Dieses mitunter scherzhaft auch „Schuhkarton“ genannte Laufwerk sitzt noch in einem rechteckigen, grau lackierten Metallgehäuse und muss daher neben dem Computer aufgestellt werden, was zusätzlichen Platzverlust bedeutet. Ein ganz wichtiger Unterschied zu den Nachfolgemodellen ist, dass die SH204 nur auf DMA-Adresse 0 funktioniert, da auf dem internen SCSI-Controller keine Einstellung der DMA-Kennung möglich ist.

Atari SH204



Allgemeine Informationen
Modell	SH324 SH204
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Ankündigung	09.01.1986 (Winter CES, Las Vegas) (als SH204)
Erstvorstellung	12.03.1986 (CeBIT '86, Hannover) (als SH324) 28.04.1986 (Spring COMDEX, Atlanta) (als SH204)
im Handel	26.05.1986
Produktion eingestellt	Herbst 1988
verwendbar an	Atari ST/TT
Technische Informationen
Speicherkapazität	20 MB
Datenformat	MFM
Anschluss	D-Sub-Stecker 19-polig
Abmessungen B×H×T	18 × 8,5 × 38 cm
Gewicht	4700 g
Statistisches
Neupreis	05/86: $799 (2022: ca. $2164 / € 2226)
Downloads
Treibersoftware	💾 Letzte Version des Festplattentreibers AHDI

↑ Nach oben

Atari SH205 / MEGAFILE 20 / MEGAFILE 40 Hard Disk Drive

Im Herbst 1987 erschien die SH205 als Nachfolger der Festplatte SH204. Hauptunterschied ist hier die äußere Gestaltung, das Laufwerk kann nun bequem als Monitorsockel verwendet und auch auf oder unter das Mega ST-Gehäuse gestapelt werden, außerdem kann die Festplatte nun auch an anderen DMA-Adressen als 0 verwendet werden, was den Einsatz mehrerer DMA-Geräte ermöglicht. Ab Herbst 1988 wurde die Festplatte passend zu den anderen MEGAFILE-Modellen als MEGAFILE 20 vermarktet, 1991 wurde die Produktion eingestellt. Eine größere Version mit 40 MB Speicherkapazität wurde unter der Bezeichnung MEGAFILE 40 auf der Fall COMDEX '87 und erneut im März 1988 auf der CeBIT angekündigt, jedoch nicht auf den Markt gebracht.

Atari SH205 / Atari MEGAFILE 20 Einzelne Bilder zum Vergrößern anklicken


Modell MEGAFILE 20 noch nicht in der Sammlung Sie haben eine Atari MEGAFILE 20 Festplatte abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modellnummern	SH205 MEGAFILE 20 MEGAFILE 40
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Erstvorstellung	08.01.1987 (Winter CES, Las Vegas) (SH205) 02.11.1987 (Fall COMDEX '87, Las Vegas) (MEGAFILE 20, MEGAFILE 40)
im Handel	Q4/1987 (SH205) Q4/1988 (MEGAFILE 20) Q2/1989 (MEGAFILE 20) unveröffentlicht (MEGAFILE 40)
Produktion eingestellt	1989 (SH205) 1991 (MEGAFILE 20)
verwendbar an	Atari ST/TT
Technische Informationen
verwendetes Festplattenlaufwerk	Tandon TM262 (3½″)
Speicherkapazität	21,4 MB
Speicherplatten	2
Schreib-/Leseköpfe	4
Zylinder	615
Datenformat	MFM
Motordrehzahl	3568 U/min
Anschluss	D-Sub-Stecker 19-polig
Abmessungen B×H×T	34 × 7 × 34 cm
Gewicht	3700 g
Statistisches
Neupreis	11/88: $680 (2022: ca. $1713 / € 1656)
Downloads
Technische Unterlagen	📖 Benutzerhandbuch Atari MEGAFILE Hard Disk
Treibersoftware	💾 Letzte Version des Festplattentreibers AHDI

↑ Nach oben

Atari MEGAFILE 30 Hard Disk Drive

Die wohl meistverkaufte ST-Festplatte kam im Frühjahr 1989 zusammen mit den anderen Geräten der MEGAFILE-Serie auf den europäischen Markt, produziert wurden die ersten Geräte allerdings bereits im Spätsommer 1988. Im Inneren befindet sich als Laufwerk die damals gängige Seagate ST-238R RLL-Platte. Produziert wurde das Laufwerk bis etwa 1992.

Atari MEGAFILE 30 Einzelne Bilder zum Vergrößern anklicken


Allgemeine Informationen
Modell	MEGAFILE 30
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Erstvorstellung	14.11.1988 (Fall COMDEX '88, Las Vegas)
im Handel	Q2/1989
Produktion eingestellt	12/1991
verwendbar an	Atari ST/TT
Technische Informationen
verwendetes Festplattenlaufwerk	Seagate ST-238R (5¼″)
Speicherkapazität	32.747.520 Bytes (31,2 MB)
Speicherplatten	2
Schreib-/Leseköpfe	4
Zylinder	615
Anzahl der Spuren	2450
Anzahl der Sektoren pro Spur	26
Datenformat	RLL
Übertragungsrate	7,5 Mbits/s
Motordrehzahl	3600 U/min
Anschluss	D-Sub-Stecker 19-polig
Abmessungen B×H×T	34 × 7 × 34 cm
Gewicht	3700 g
Statistisches
Neupreis	11/89: $699,95 (2022: $1682) 02/91: $599,95 (2022: $1312)
Downloads
Technische Unterlagen	📖 Benutzerhandbuch Atari MEGAFILE Hard Disk 📖 Service Manual MEGAFILE 30 / MEGAFILE 60
Software	💾 Letzte Version des Festplattentreibers AHDI

↑ Nach oben

Atari MEGAFILE 60 Hard Disk Drive

Die mit 60 MB Kapazität größte von Atari herausgebrachte Festplatte erschien zeitgleich mit den anderen Geräten der MEGAFILE-Serie im Frühjahr 1989 auf dem europäischen und im Herbst 1989 auf dem amerikanischen Markt.

Atari MEGAFILE 60 Einzelne Bilder zum Vergrößern anklicken


Allgemeine Informationen
Modell	MEGAFILE 60
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Erstvorstellung	14.11.1988 (Fall COMDEX '88, Las Vegas)
im Handel	Q2/1989
Produktion eingestellt	12/1991
verwendbar an	Atari ST/TT
Technische Informationen
verwendetes Festplattenlaufwerk	Seagate ST-277R-1 (5¼″)
Speicherkapazität	64.616.448 Bytes (61,6 MB)
Speicherplatten	3
Schreib-/Leseköpfe	6
Zylinder	820
Anzahl der Spuren	4854
Anzahl der Spuren	763
Datenformat	RLL
Übertragungsrate	7,5 Mbits/s
Motordrehzahl	3600 U/min
Anschluss	D-Sub-Stecker 19-polig
Abmessungen B×H×T	34 × 7 × 34 cm
Gewicht	3700 g
Statistisches
Neupreis	11/89: $999,95 (2022: $2403) 02/91: $799,95 (2022: $1750)
Downloads
Technische Unterlagen	📖 Benutzerhandbuch Atari MEGAFILE Hard Disk 📖 Service Manual MEGAFILE 30 / MEGAFILE 60
Software	💾 Letzte Version des Festplattentreibers AHDI

↑ Nach oben

AtariFile 200 Hard Disk Drive

Auf der CeBIT '91 wurde mit der AtariFile 200 ein weiteres Festplattenlaufwerk mit einer Speicherkapazität von 200 MB angekündigt, das im Gegensatz zur SH-/Megafile-Serie direkt am SCSI-Bus des TT angeschlossen werden sollte. Allerdings war danach nichts mehr von dem Laufwerk zu hören oder zu sehen. Laut Berichten aus dieser Zeit soll Atari für die AtariFile weiterhin auf das Megafile-Gehäuse gesetzt haben – Bilder davon existieren allerdings nicht.

Atari ATARIFILE 200
Allgemeine Informationen
Modell	ATARIFILE 200
Ankündigung	13.03.1991 (CeBIT '91, Hannover)
Status	nicht veröffentlicht
verwendbar an	Atari TT
Technische Informationen
Speicherkapazität	200 MB
Anschluss	D-Sub-Stecker 25-polig

↑ Nach oben

Atari MEGAFILE 44 Removable Hard Disk Drive

Eine heute eher seltsam anmutende Möglichkeit der Datenspeicherung war um den Wechsel der 1980er/1990er Jahre recht verbreitet: Die Wechsel-Festplatte. Sie kann mehr oder weniger als Vorgängertechnologie der um die Jahrtausendwende verbreiteten ZIP-Medien gelten. Auch Atari brachte im Frühjahr 1989 mit der zuerst SR144 und SR444 genannten MEGAFILE 44 ein Laufwerk für die gängigen SyQuest-Medien auf den Markt, in den USA war das Laufwerk ab Anfang 1990 zu haben. Die Wechselmedien mit einer maximalen Speicherkapazität von 42,4 MB können im Gegensatz zu Festplatten während dem laufenden Betrieb gewechselt werden, ein entscheidender Vorteil für Anwendungen mit für damalige Verhältnisse riesigen Datenmengen wie beispielsweise Musikdateien. Zusätzlich kann eine SCSI-Festplatte im Format 3½″ ins Gehäuse eingebaut werden, ein zusätzlicher SCSI-Anschluss, ein Anschluss für die Betriebsanzeige und ein Stromanschluss sind vorhanden. Das Gehäuse ist bis auf die Lüftungsschlitze unten an der Front und die Schnittstellen-Aussparungen auf der Rückseite identisch mit dem des Atari PC1. Bis 1991 wurde das Laufwerk produziert.

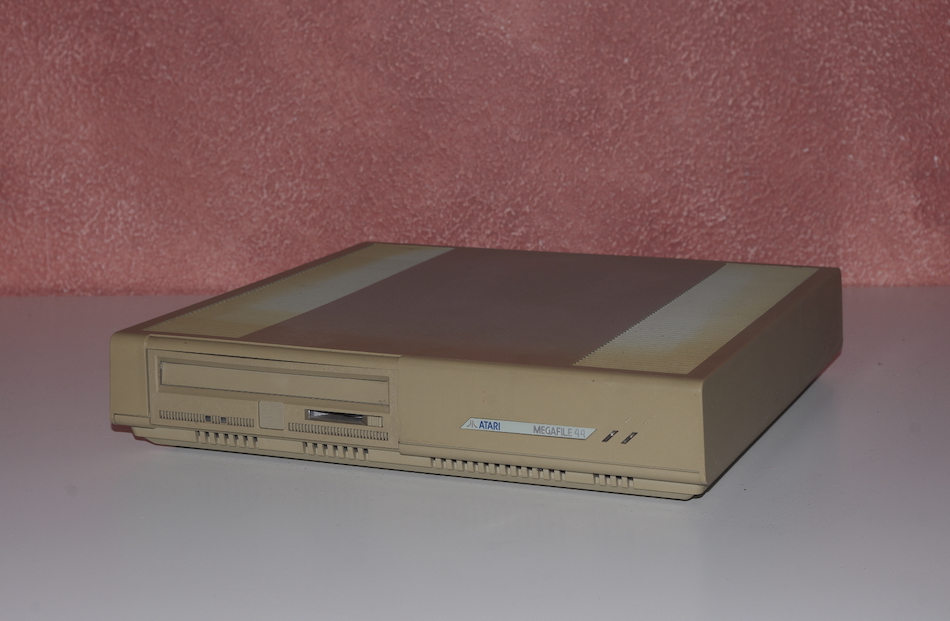

Atari MEGAFILE 44 Einzelne Bilder zum Vergrößern anklicken



Allgemeine Informationen
Modell	SR144, SR444 MEGAFILE 44
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Erstvorstellung	16.03.1988 (CeBIT '88, Hannover) (als Atari SR444) 08.03.1989 (CeBIT '89, Hannover) (als Atari Megafile 44)
im Handel	09/1989 Q1/1990
Produktion eingestellt	10/1991
verwendbar an	Atari ST/TT
Technische Informationen
verwendetes Laufwerk	SyQuest SQ555 (5¼″)
verwendetes Medium	SyQuest SQ400 Wechselmedium
Speicherkapazität pro Medium	44.494.848 Bytes (42,4 MB)
Speicherplatten pro Medium	1
Schreib-/Leseköpfe	2
Zylinder	1275
Anzahl der Spuren	2550
Spurdichte	1086 tpi
Datenformat	RLL
mittl. Zugriffszeit	25 ms
Übertragungsrate	600 kB/s
Motordrehzahl	3220 U/min
Anschluss	D-Sub-Stecker 19-polig
Abmessungen B×H×T	34 × 7 × 34 cm
Gewicht	4900 g
Statistisches
Neupreis	04/89: 2498 DM (2022: € 2330) 02/91: $899,95 (2022: $1969)
Downloads
Technische Unterlagen	📖 Service Manual Atari MEGAFILE 44 Wechselplatte
Software	💾 Letzte Version des Festplattentreibers AHDI

↑ Nach oben

Atari CDAR504 Compact Disc Drive

Bereits 1985 arbeiteten Mike Schmal von Atari und die Philips-Tochter Activenture gemeinsam an einem CD-ROM-Laufwerk für den Atari ST, im Mai 1985 gab es auf der Spring COMDEX eine erste Ankündigung eines CD-ROM-Laufwerks, im Juni 1985 dann auf der Summer CES als CDAR500 bzw. OPTOfile (CDAR steht für Compact Disc Audio ROM). Optische Medien wie die Compact Disc galten als Speichermedium der Zukunft, sie sollten als beschreibbare Version irgendwann die Festplatten ersetzen, so damals die einhellige Expertenmeinung. Nach dieser Ankündigung wurde das Laufwerk jedoch immer und immer wieder verschoben, bis es irgendwann so aussah, als würde es gar nicht mehr auf den Markt kommen. Erst auf der CeBIT '88 war das Laufwerk wieder zu sehen, diesmal als CDAR504. Ab Juni 1988 wurde das Laufwerk schließlich in kleinen Stückzahlen an Entwickler ausgeliefert, im Herbst 1988 musste der Zusatz OPTOfile aus markenrechtlichen Gründen gestrichen werden. Erst im Lauf des Jahres 1989 konnte man das Laufwerk dann vereinzelt über den Fachhandel beziehen, in den Massenhandel gelangte es leider nie. Größter Abnehmer des Laufwerks soll der Flugzeughersteller Boeing gewesen sein, der die Teileliste seines Flugzeugmodells 747 auf CD gespeichert hatte. Letztendlich wurden wohl nicht mehr als 500 bis 1000 Laufwerke produziert.

Von der technischen Seite gesehen ist es ein normales Singlespeed-CD-Laufwerk mit Hostadapter und wird am ACSI-Port angeschlossen. Zusätzlich besitzt es Ausgänge zum Anschluss an einen Verstärker sowie eine abnehmbare Fernbedienung (Stromversorgung über zwei AAA-Batterien à 1,5V) und kann so auch als Audio-CD-Abspielgerät verwendet werden. An Anschlüssen stehen dem Laufwerk zwei ACSI-Ports zur Verbindung mit dem ST-Computer oder einem anderen ACSI-Gerät und zwei Cinch-Buchsen zur Verbindung mit einer Audioanlage zur Verfügung. Die DMA-Adresse kann mittels DIP-Schaltern auf der Rückseite eingestellt werden. Kritik wurde vor allem an der Anzeige geübt, sie besteht nur aus zwei roten 7-Segment-Anzeigen und ist damit eigentlich nur für die Anzeige von Tracks oder Fehlercodes zu gebrauchen. Auch sollen die ersten ausgelieferten Laufwerke ziemliche Störgeräusche verursacht haben.

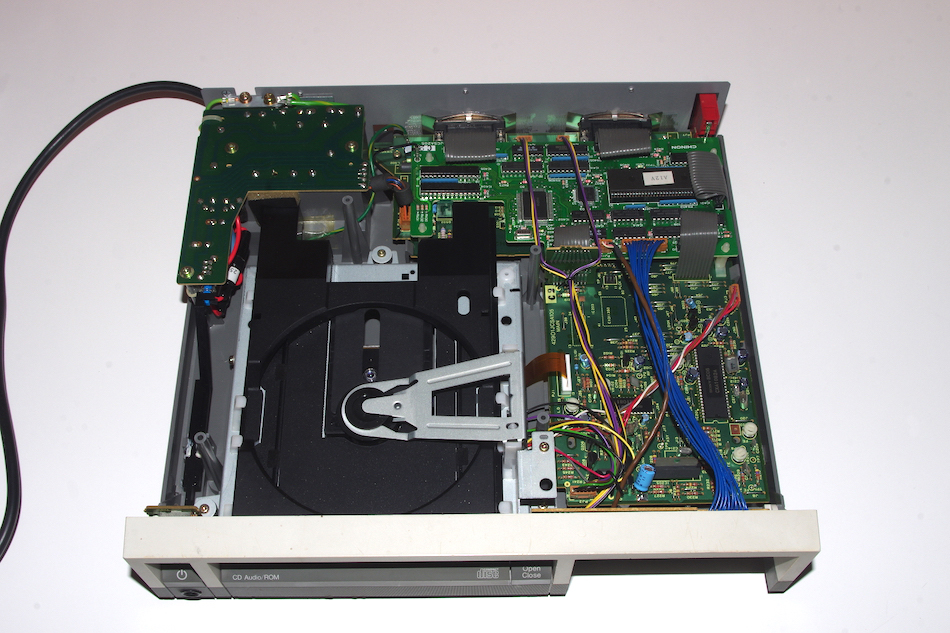

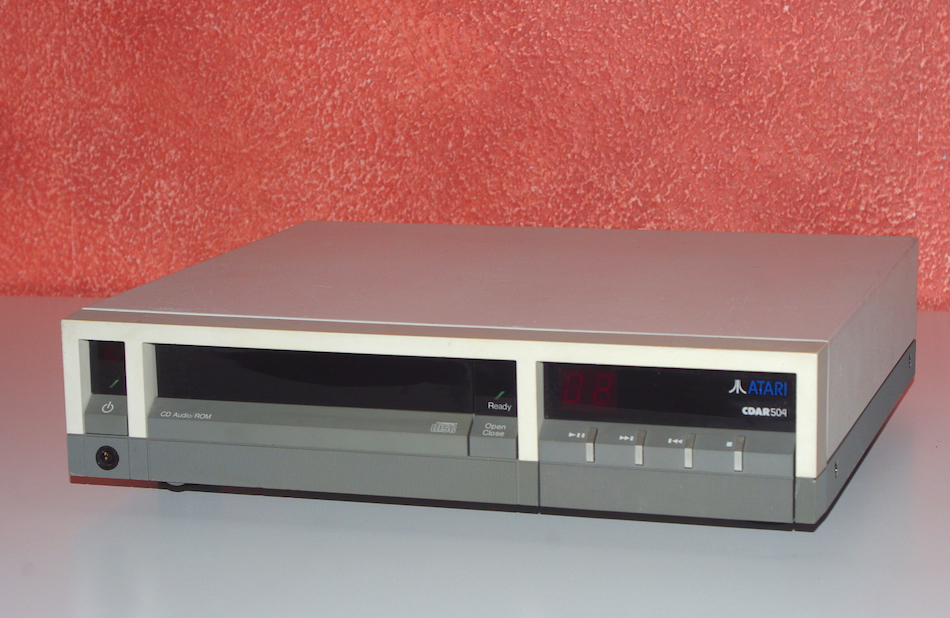

Atari CDAR504 Einzelne Bilder zum Vergrößern anklicken



Allgemeine Informationen
Modellnummern	CDAR500 (1985) CDAR504
Handelsbezeichnungen	Atari OPTOfile Compact Disc Drive (bis 1988) ATARI CDAR504 Compact Disc Drive
Hersteller	Chinon Industries, Inc. 23-11 Naka-Ohshio Chino Nagano, 391-0293 Japan
Factory Code	`E1`
Ankündigung	06.05.1985 (Spring COMDEX, Atlanta) (als CDAR500)
Erstvorstellung	02.06.1985 (Summer CES, Chicago) (als CDAR500 Optofile) 23.09.1987 (10^th Personal Computer World, London) (als CDAR504 Optofile) 02.11.1987 (Fall COMDEX '87, Las Vegas) (als Atari CD) 01.03.1988 (3^rd International Conference of CD-ROM, Microsoft HQ, Seattle) (als Atari CDAR504)
im Handel	nicht offiziell erschienen Entwickler konnten sich aber ab 07.06.1988 direkt bei Atari ein Laufwerk bestellen, für Anwender war es ab Mitte 1989 vereinzelt erhältlich
Produktion eingestellt	ca. 1990
verwendbar an	allen ST/TT-Modellen außer ST Book auch als alleinstehender Audio-CD-Player verwendbar
Technische Informationen
Laufwerk	Chinon CA-006
Laser	Halbleiterlaser 0,3 mW, Wellenlänge 780 nm ±10 nm (rot/infrarot)
Lesbare Formate	CD-ROM, Audio CD
Schnittstellen	ACSI zum Anschluss an den Computer Cinch zum Anschluss an einen Verstärker bzw. eine Stereoanlage
Abmessungen B×H×T	33 × 7 × 29 cm
Gewicht	3800 g
Statistisches
Neupreis	05/88: £399 (geplant) (2022: ca. £1015) 06/88: 1198 DM (2022: ca. € 1132)
Downloads
Treiber	💾 Treiberdiskette Atari CDAR504

↑ Nach oben

Atari CDAR505 SCSI CD-ROM Drive

Mit dem CDAR505 wurde auf der CeBIT '91 ein kompaktes CD-ROM-Laufwerk zum Anschluss sowohl an die ACSI-Schnittstelle als auch an den SCSI-Bus vorgestellt, es entspricht dabei weitgehend dem Chinon CDX-435, welches auch für Apples Macintosh-Computer ausgeliefert wurde. Anstelle einer Schublade arbeitet das Laufwerk mit einem Caddy, einer Art Träger, in den die CD eingelegt und der dann in das Laufwerk eingeschoben wird. Wie das meiste an neuer Hardware zu dieser Zeit wurde das Laufwerk leider nicht veröffentlicht.

Atari CDAR505

Allgemeine Informationen
Modell	CDAR505
Hersteller	Chinon Industries, Inc. 23-11 Naka-Ohshio Chino Nagano, 391-0293 Japan
Factory Code	`E1`
Erstvorstellung	13.03.1991 (CeBIT '91, Hannover)
Status	nicht veröffentlicht
verwendbar an	Atari ST, TT, Falcon, allen Rechnern mit SCSI-Schnittstelle
Technische Informationen
Schnittstellen	ACSI zum Anschluss an ST und TT SCSI zum Anschluss an TT, Falcon und andere SCSI-Computer 6,3 mm-Klinke zum Anschluss eines Kopfhörers
Feed	Caddy

↑ Nach oben

Atari ST Streamer

Auch ein Bandlaufwerk war zusätzlich zum 10 MB-Diskettenlaufwerk und zur 10 MB-Festplatte für 1985 geplant, erschien jedoch aus unbekannten Gründen nicht. Beim Bandlaufwerk (auch Streamer genannt) werden die Daten ähnlich wie bei einer Kassette auf ein Magnetband gespeichert, die Speicherkapazität richtet sich dabei in erster Linie nach der Bandlänge.

Bild: www.backntime.net (leider offline)

Eingabegeräte

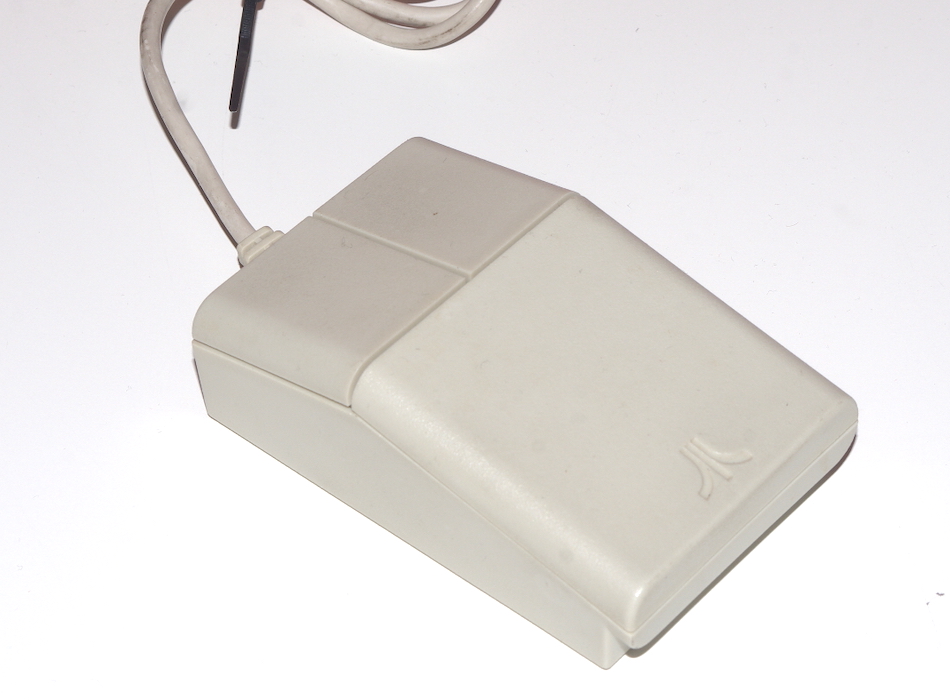

Atari Mouse

Das am längsten produzierte Hardwareteil für die ST-Serie ist die bereits im Mai 1985 erschienene Maus vom Typ STM1. Sie arbeitet auf einer einfachen Rollkugelmechanik mit Lichtschranken für die X- und Y-Achsen sowie zwei Maustasten. Angeschlossen wird sie am Port 0 des Computers. Produziert wurde die Maus von mehreren Herstellern. Die 1987 für die PC-Serie erschienene baugleiche Maus PCM1 bzw. später auch PCM2 wurde, da sie ein helleres Gehäuse hat, ab 1990 dem Atari TT beigelegt. Produziert wurden beide Mäuse bis 1994.

Atari Mouse Einzelne Bilder zum Vergrößern anklicken





Modellinformationen
Modellnummern	STM1 PCM1 PCM2
Handelsbezeichnung	Atari Mouse
Hersteller	Atari Taiwan Manufacturing Corporation (Factory Code A1) Action Electronics Co., Ltd., i.A. der ATMC (Factory Code A2) Tochimi Mitsumi Co., Ltd. (Factory Code P1) Mitsumi Technology (M) Sdn. Bhf. (Factory Code P2) Sharp Base Industrial Ltd., i.A. von Atari Hong Kong (Factory Code X5) Action Electronics Co., Ltd., i.A. von Atari Hong Kong (Factory Code X6)
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
im Handel	05/1985 (STM1) 06/1985 (STM1) 07/1985 (STM1) 03.09.1987 (PCM1) 09/1987 (PCM1) 12/1987 (PCM1) 12/1990 (PCM1)
Produktion eingestellt	1994
verwendbar an	Atari ST/TT/PC/Falcon
Technische Informationen
Funktionsweise	X- und Y-Achse, angetrieben durch eine gummierte Rollkugel Auslesung der Achsenbewegungen durch Lochscheiben am Ende der Achsen, die durch Lichtschranken laufen
Tasten	2
Anschluss	D-Sub-Stecker, 9-polig
Abmessungen B×H×T	6,2 × 3,7 × 9,9 cm
Gewicht	160 g
Downloads
Technische Unterlagen	📖 Betriebsanleitung (englisch)

↑ Nach oben

Atari ST Keyboard

Die Tastatur, die ab 1987 dem Mega ST beigelegt wurde, war eine spürbare Verbesserung gegenüber den in den All-in-One-Computern eingebaute, recht schwammige Tastatur. Anstelle von Gummikontakten wurde hier auf Schalter gesetzt, die vom oberpfälzischen Unternehmen Cherry geliefert wurden. Auch Maus- und Joystickanschlüsse sind in der Tastatur integriert, ebenso der Tastaturprozessor HD6301. Angeschlossen wird sie über ein Spiralkabel mit RJ11-Steckern. Produziert wurde die Tastatur bis zur Einstellung des Mega ST im Jahr 1991.

Atari ST Keyboard Einzelne Bilder zum Vergrößern anklicken



Allgemeine Informationen
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Lieferant Mechanik	Cherry Mikroschalter GmbH Industriestr. 19 8572 Auerbach Bundesrepublik Deutschland
im Handel	06/1987 08/1987 10/1987
Produktion eingestellt	10/1991
verwendbar an	Atari Mega ST, Mega STE, TT, ATW800
Technische Informationen
Tastenblöcke	Schreibmaschinentastatur, 59 Tasten Cursortastenblock, 8 Tasten Ziffernblock, 18 Tasten Funktionstastenblock, 10 Tasten
Anschluss	RJ11-Verbindungskabel (Typ 6P6C)
Abmessungen B×H×T	47 × 4,5/5,5 × 19 cm
Gewicht	1650 g

↑ Nach oben

Atari STE Keyboard

Die Tastatur des TT030 wurde bei Erscheinen des Mega STE in einem dunkler eingefärbten Gehäuse veröffentlicht, ansonsten ist sie 1:1 identisch. Die Produktion übernahm wie bei der TT-Tastatur die Firma Mitsumi. Im August 1992 wurde die Fertigung eingestellt. Wie beim Vorgänger enthält die Tastatur neben der eigentlichen Tastaturmechanik und -elektronik den Tastaturprozessor HD6301 sowie die beiden Maus- und Joystickanschlüsse.

Atari STE Keyboard Einzelne Bilder zum Vergrößern anklicken


Modell	Atari STE Keyboard
Hersteller	Mitsumi Electric Co., Ltd. 95-2, Kamitsutsumishiki Iitagawaiizuka, Katagami-shi Akita 018-1504 (Factory Code C1)
im Handel	Oktober 1991
Produktion eingestellt	August 1992
verwendbar an	Atari Mega ST, Mega STE, TT, ATW800
Tastenblöcke	Schreibmaschinentastatur, 59 Tasten Cursortastenblock, 8 Tasten Ziffernblock, 18 Tasten Funktionstastenblock, 10 Tasten
Anschluss	RJ11-Stecker (Typ 6P6C)
Abmessungen B×H×T	49,8 × 4,8/6,7 × 17 cm
Gewicht	1300 g

↑ Nach oben

Atari TT Keyboard

Mit Erscheinen des TT030 wurde auch das Aussehen der externen Tastatur angepasst. Die bisher charakteristischen rautenförmigen Funktionstasten sind nun rechteckig und nach oben hin abgerundet, das Spiralkabel zum Anschluss an den Computer nun fest integriert. Dank einer kleinen Erhöhung an der Unterseite der Tastatur kann sie an das Gehäuse des TT (oder auch des Mega STE) „angedockt“ werden, so dass der Eindruck einer zusammenhängenden Workstation entsteht, insbesondere, wenn dann noch ein Monitor mit auf das Computergehäuse passenden Standfuß verwendet wird. Hergestellt wurde die Tastatur von Mitsumi von 1990 bis 1993.

Atari TT Keyboard Einzelne Bilder zum Vergrößern anklicken



Modell	Atari TT Keyboard
Hersteller	Mitsumi Electric Co., Ltd. 95-2, Kamitsutsumishiki Iitagawaiizuka, Katagami-shi Akita 018-1504 (Factory Code C1)
Im Handel	August 1990
Produktion eingestellt	November 1993
verwendbar an	Atari Mega ST, Mega STE, TT, ATW800
Tastenblöcke	Schreibmaschinentastatur, 59 Tasten Cursortastenblock, 8 Tasten Ziffernblock, 18 Tasten Funktionstastenblock, 10 Tasten
Anschluss	RJ11-Stecker (Typ 6P6C)
Abmessungen B×H×T	49,8 × 4,8/6,7 × 17 cm
Gewicht	1300 g

↑ Nach oben

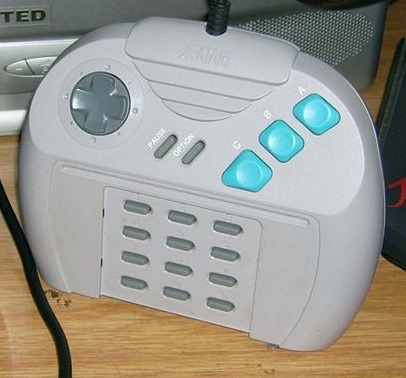

Atari Power Pad Game Controller

Der für die geplante, aber nicht erschienene Spielkonsole Panther geplante Controller wurde nicht nur dem Jaguar beigelegt, sondern schon Monate vorher auch im grauen Gehäuse mit blauen Tasten als Power Pad für die TOS-Computer vermarktet.

Atari Power Pad

Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari Power Pad Game Controller abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Handelsbezeichnung	Atari Power Pad
Hersteller	SINOCA Sinoca Enterprises Co. Ltd. 7F No. 48, Sec. 3 Nan Kang Rd Nan Kang, Taipei, Taiwan 115 Republik China
Factory Code	`B4`
Erstvorstellung	21.08.1992 (Atari Messe, Düsseldorf)
im Handel	02/1993
Produktion eingestellt	1994
verwendbar an	Atari 520/1040ST^E, Falcon 030, Jaguar
Technische Informationen
Art	Gamecontroller
Tasten	8-Wege-Steuerkreuz 3 Feuertasten (A, B, C) 2 Optionstasten (Pause, Option) Ziffernblock (0–9, #, *)
Anschluss	D-Sub-Stecker, 15-polig, hohe Dichte
Abmessungen B×H×T	16 × 4,3 × 12,6 cm
Gewicht	280 g

↑ Nach oben

Steckkarten

Atari SFP004 Mega FPC Card

Diese Erweiterungskarte ermöglicht es Mega ST-Benutzern, einen arithmetischen Coprozessor vom Typ Motorola 68881 oder 68882 zu verwenden. Auf der Hauptplatine des Mega ST ist ein solcher Einsatz nicht vorgesehen.

Atari SFP004 Mega FPC Card

Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben eine Atari SFP004 Mega FPC Card abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Modell	SFP004
Handelsbezeichnung	Atari SFP004 Mega FPC Card
Vertrieb	Atari Corp. 1196 Borregas Ave Sunnyvale, CA 94086
verwendbar an	Atari Mega ST
Schnittstellen	Mega-BUS (Stiftleiste 64-polig, intern) Netzteilanschluss (Stiftleiste 6-polig, intern)

↑ Nach oben

Sonstiges

Atari SX212 Modem

Das im September 1987 erschienene Modem wurde zuerst im Juni 1986 als XM1200 vorgestellt und war erst nur für den Gebrauch an der XE-Serie gedacht. Ab Mai 1987 wurde es dann als Universalmodem für alle Atari-Computerbaureihen präsentiert. Bedingt durch das Monopol der Deutschen Bundespost wurde es in (West-)Deutschland leider nicht vertrieben.

Atari SX212

Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben ein Atari SX212 Modem abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	SX212
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Vorstellung	01.06.1986 (Summer CES, Chicago) (als XM1200) 10.11.1986 (Fall COMDEX, Las Vegas) (als SX212)
im Handel	09/1987
Produktion eingestellt	ca. 1989
verwendbar an	allen Atari- und PC-kompatiblen Computern
Technische Informationen
Übertragungsrate	max. 1200 baud
Anschluss	D-Sub-Stecker, 25-polig (RS232) SIO, 13-polig (für 400/800, XL, XE) RJ11-Stecker zur Verbindung mit der Telefonleitung
Abmessungen B×H×T	14,1 × 3,7 × 23,8 cm
Statistishes
Neupreis	11/89: $99,95 (2022: $240)

↑ Nach oben

Atari MS-DOS-Box

Eine ab 1986 immer wieder angekündigte und auf mehreren Messen auch vorgestellte Hardwareerweiterung war die sogenannte MS-DOS-Box, die einen Hardwareemulator auf Basis des Intel 8088-Prozessors samt Sockel für einen Coprozessor sowie 512 kB Arbeitsspeicher enthalten und einfach mit dem ST verbunden werden können sollte. Ab etwa 1987 nahm man offenbar Abstand von den Plänen, stattdessen erschienen komplette PC-Modelle. Die Herstellung von Hardwareemulatoren – interne wie externe Versionen – wurde später von Drittherstellern übernommen, bekannte Beispiele sind der Mac-Emulator Spectre GCR von Gadgets By Small sowie die PC-Emulatoren AT-Speed und PC-Speed von Sack Elektronik und SuperCharger von Beta Systems.

Atari MS-DOS-Box
Allgemeine Informationen
Erstvorstellung	07.03.1986 (Atari Computer Show, London)
Status	unveröffentlicht
verwendbar an	Atari ST
Art	Hardware-Emulator

↑ Nach oben

Letzte Seitenbearbeitung: 28. Juli 2024
